Назначение

Программное обеспечение ПТК «НЕВА» в процессе развития и модернизации всего комплекса претерпело значительные изменения – в первую очередь в плане расширения функциональности и  выполняемых с его помощью задач автоматизации.

В настоящее время разработанное НПФ «ЭНЕРГОСОЮЗ» программное обеспечение включает в себя  широкий набор функций и компонентов, который позволяет отнести его к классу продуктов, называемых термином SCADA (Supervisory Control And Data Acquisition – диспетчерское управление и сбор данных).



Нужна дополнительная информация по ПО «СКАДА-НЕВА»? Напишите нам

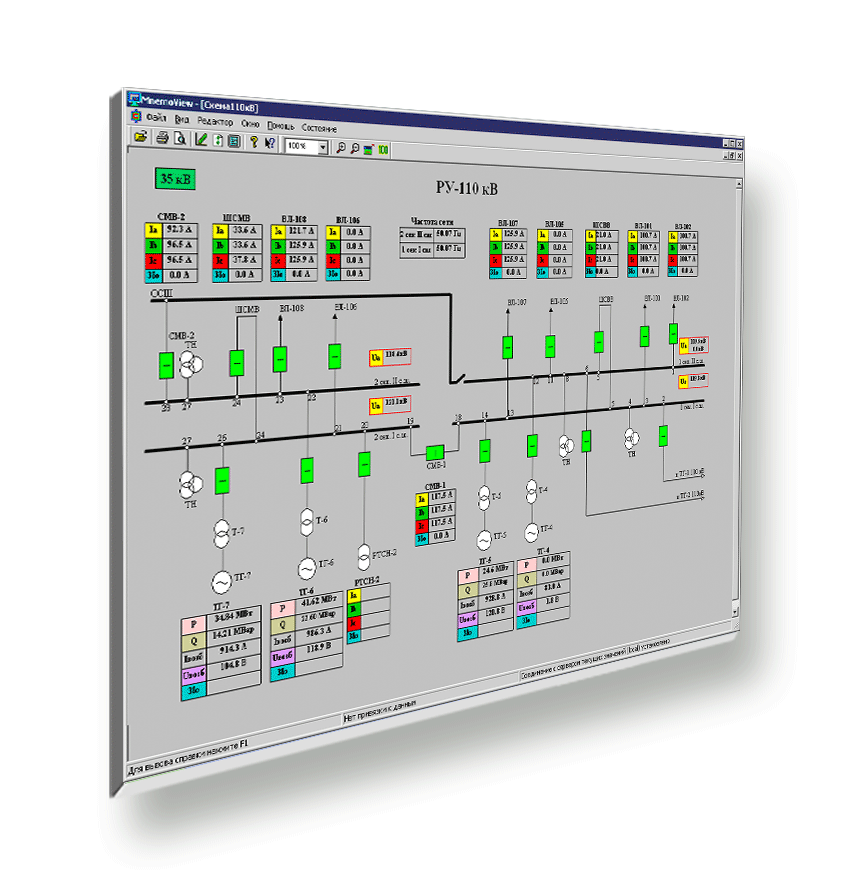

Отличительной особенностью  ПО «СКАДА-НЕВА» является реализация принципа свободного конфигурирования ПО пользователем, которому предоставляется простой и интуитивно понятный интерфейс для настройки большинства параметров системы. Простейший случай применения ПТК «НЕВА» – модернизация старых и создание новых систем регистрации аварийных событий «НЕВА-РАС». В случае возникновения аварии, все сигналы будут записаны цифровым осциллографом, переданы на сервер системы и представлены  в удобном для пользователя виде.

Условия запуска осциллографа гибко настраиваются, записанные осциллограммы архивируются с указанием даты, времени и причины пуска. Обеспечивается необходимый сервис для просмотра и анализа осциллограмм: построение векторных и спектральных диаграмм, годографов сопротивлений, расчет фазы, частоты, а также действующих значений токов и напряжений в любой точке предаварийного, аварийного и послеаварийного процесса. Имеется возможность совместного анализа нескольких осциллограмм – например, записанных разными регистраторами аварийных событий («НЕВА-РАС»), имеющими разную частоту опроса сигналов, или даже осциллограмм, полученных c разных объектов. Предусмотрен экспорт осциллограмм в формат COMTRADE (по команде пользователя или автоматический). Также в составе SCADA-cистемы «СКАДА-НЕВА» есть программный модуль определения места повреждения воздушной линии по осциллограмме аварийного процесса. В ПТК «НЕВА» заложены возможности управления различным оборудованием, причем это может быть как оперативное управление, так и алгоритмическое. При осуществлении оперативного управления могут быть реализованы различные блокировки от неверных команд оператора.

Возможности алгоритмического управления «СКАДА-НЕВА»  позволяют на базе ПТК «НЕВА» реализовывать управляющие системы различного назначения, например некоторые виды защит или  противоаварийной автоматики. Можно реализовывать и такие алгоритмы, в выполнении  которых задействуется сразу несколько контроллеров «БРКУ 2.0» в системе. Например, величина сигнала,  подключенного к входу одного «БРКУ 2.0», может участвовать в алгоритмах управления,  исполняющихся в другом «БРКУ 2.0».

Базовое программное обеспечение (поставляется в комплекте с ПТК «НЕВА») и включает следующий набор программных компонентов:

8.11.09

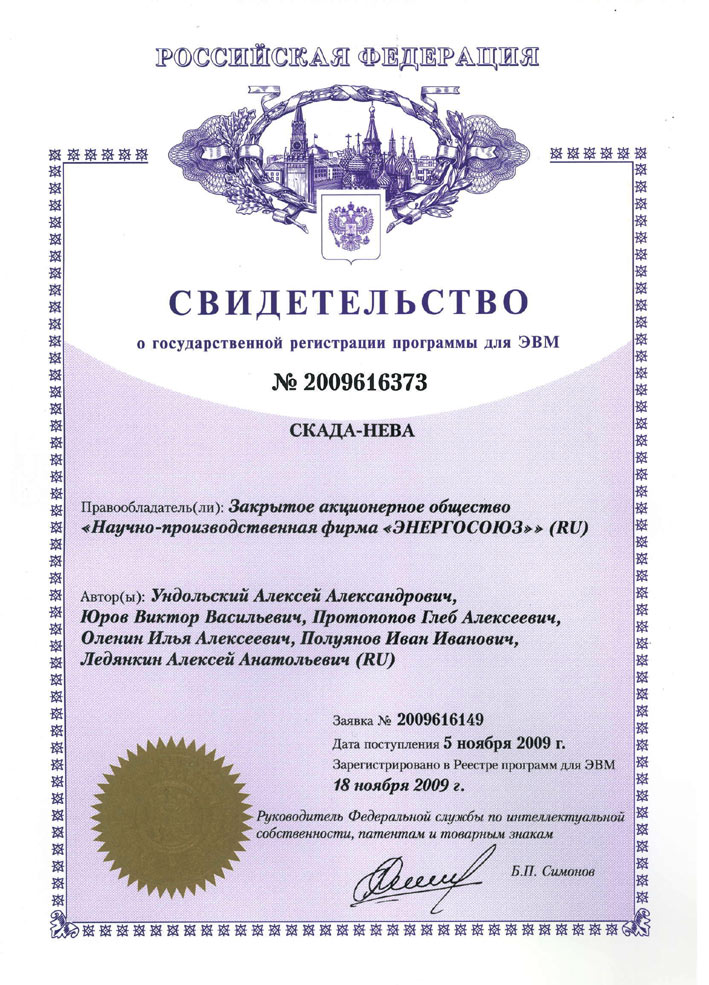

Свидетельство о государственной регистрации программы СКАДА-НЕВА.
