Система мониторинга переходных режимов (СМПР)
Система мониторинга переходных режимов (СМПР)
Назначение
Система мониторинга переходных режимов (СМПР) предназначена для непрерывного измерения и регистрации векторных величин параметров электроэнергетического режима, синхронизированных с помощью сигналов системы единого времени.
Использование системы позволяет:
- наблюдать и анализировать поведение энергосистемы в процессе возникновения и ликвидации аварийных событий;
- верифицировать модели для анализа динамических свойств энергосистемы;
- более точно настроить автоматику защиты.
Решения по системе мониторинга переходных режимов реализованы на базе оборудования производства ЗАО «НПФ «ЭНЕРГОСОЮЗ» и ООО «Инженерный центр «Энергосервис».
Нужна дополнительная информация по системе мониторинга переходных режимов? Напишите нам
Состав СМПР
СМПР является двухуровневой системой:
- уровень сбора и первичной обработки информации. В составе компонентов уровня находятся измерительные трансформаторы и устройства синхронизированных векторных измерений (УСВИ);
- уровень архивирования и передачи данных в ОАО «СО ЕЭС». В составе компонентов уровня находятся концентратор данных векторных измерений (Phasor Data Concentrator PDC) и оборудование ЛВС.

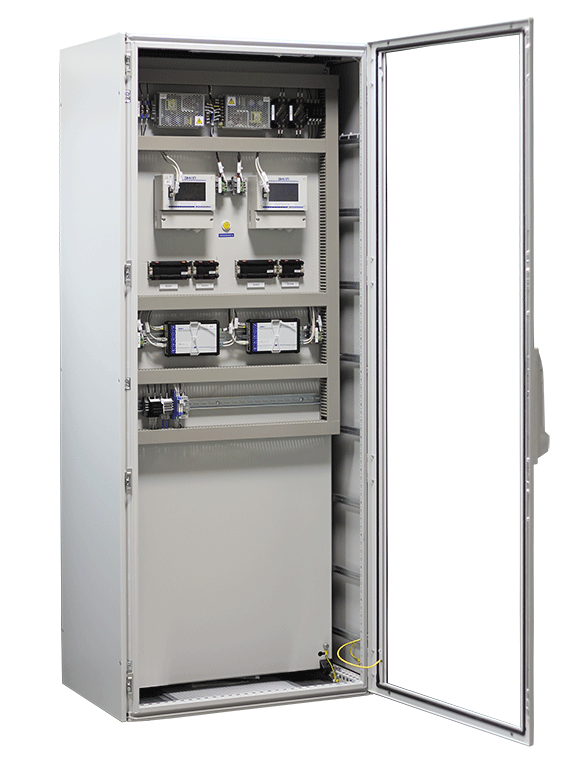

Пример конструктивного исполнения
Устройства синхрон
