Назначение

Автоматизированная система технического учёта энергоресурсов (АСТУЭ) предназначена для измерения, учёта, сбора, хранения, обработки и передачи результатов этих измерений и формирования, в том числе расчетным путем, данных о количестве произведенной и потребленной электрической энергии (мощности) и топливо - энергетических ресурсов ТЭР (природного газа, тепловой энергии, горячей и холодной воды, сжатого воздуха, кислорода, азота, аргона, жидкого топлива и других энергоресурсов) на промышленных предприятиях различного профиля.



Основные функции

  • измерение количества электроэнергии, получаемой и отпускаемой по расчетным (коммерческим) и техническим присоединениям;
  • измерение параметров  ТЭР  на уровне цехов, производственных линий, технологических установок, машин и механизмов;
  • автоматизированный сбор данных измерений;
  • анализ полноты и достоверности данных измерений;
  • обработка и хранение данных измерений и их передача по необходимым уровням иерархии системы;
  • графическое и табличное представление данных за текущий и заданный период времени;
  • расчет баланса электрической энергии и мощности;
  • формирование баланса потребления ТЭР;
  • формирование корпоративной отчетности и отчетов в свободной форме;
  • формирования отчетных документов по распределению энергоресурсов.
Нужна дополнительная информация по системе технического учета энергоресурсов (АСТУ Э)? Напишите нам

Технический учет энергоресурсов помогает определить потенциальные области экономии энергии и ресурсов, а также выявить проблемы в работе оборудования, которые могут приводить к избыточному потреблению энергии. Он также может помочь в принятии решений по модернизации систем и оборудования для повышения энергоэффективности и снижения затрат на энергоресурсы.

Внедрение  на предприятии комплексных систем автоматизированного коммерческого учета электроэнергии (АСКУЭ/АИИС КУЭ) и технического учета энергоресурсов (АСТУЭ) позволяет оперативно получить точную и достоверную информацию об энергопотреблении, которая необходима для разработки и корректировки программ по энергосбережению и повышению энергоэффективности, что в конечном итоге обеспечит постоянную экономию финансовых и энергоресурсов.

Также система с успехом решает задачи управления процессами энергосбережения и снижения потребления электроэнергии, природного газа, тепловой энергии, горячей и холодной воды, сжатого воздуха, кислорода, азота, аргона и других энергоресурсов.

Внедрение  на предприятии комплексных систем автоматизированного коммерческого и технического учета энергоресурсов и учета электроэнергии (АСКУЭ/АСТУЭ) позволяет оперативно получить точную и достоверную информацию об энергопотреблении, которая необходима для разработки и корректировки программ по энергосбережению и повышению энергоэффективности, что в конечном итоге обеспечит постоянную экономию энергоресурсов и финансовых затрат.

Сегодня актуальность внедрения  автоматизированной системы технического учёта энергоресурсов повышается с каждым днем, так как доходность предприятий падает в связи со снижением спроса, а энергоресурсы имеют тренд на увеличение стоимости.  В этой связи, создание эффективного механизма  управления потреблением и планированием расхода энергоресурсов позволит значительно снизить эксплуатационные расходы.

Автоматизированная система учета энергоресурсов на базе программно-технического комплекса (ПТК) «НЕВА» имеет иерархическую структуру, которая состоит из трех уровней:

  • Нижний уровень. Первичные измерители — интеллектуальные счетчики электроэнергии и энергоресурсов, обеспечивающие непрерывное измерение параметров и передачу данных на следующий уровень.
  • Средний уровень. Среда передачи данных, состоящая из устройств сбора и передачи данных (УСПД), которые обеспечивают непрерывный опрос измерителей, получая от них данные учета. Далее информация передается на верхний уровень.
  • Верхний уровень представляет центральный узел сбора данных, на сервера которого поступает информация со всех локальных УСПД. Связь обеспечивается специальным протоколом по высокоскоростному каналу передачи данных. На верхнем уровне применяется специализированное программное обеспечение «СКАДА-НЕВА», позволяющее визуализировать полученные данные и осуществлять их анализ и подготовку отчетных документов.

В качестве приборов учёта и управления процессами энергосбережения и снижения потребления энергоресурсов АСКУЭ/АСТУЭ используются интеллектуальные счётчики различных производителей («ННПО имени М.В. Фрунзе», ООО «Эльстер Метроника», АО «Концерн Энергомера», НПК «Инкотекс»,  и др.)

Основными объектами внедрения системы учета электроэнергии и энергоресурсов на базе ПТК «НЕВА»  являются предприятия различных отраслей и форм собственности.

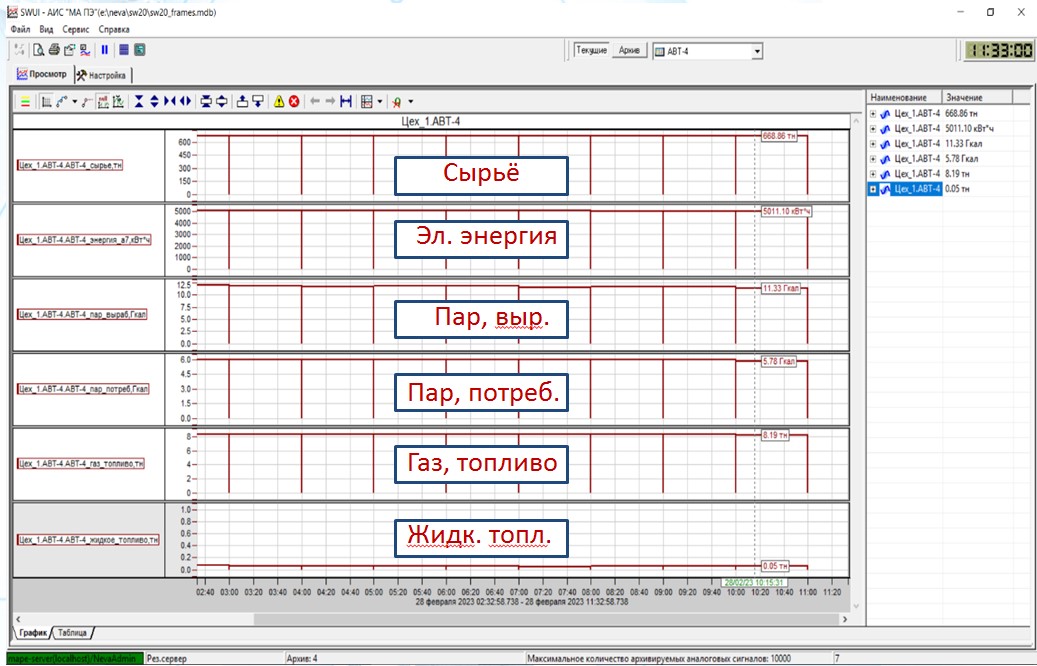

Пример графика текущего времени (интервал час), шкала от 00 %

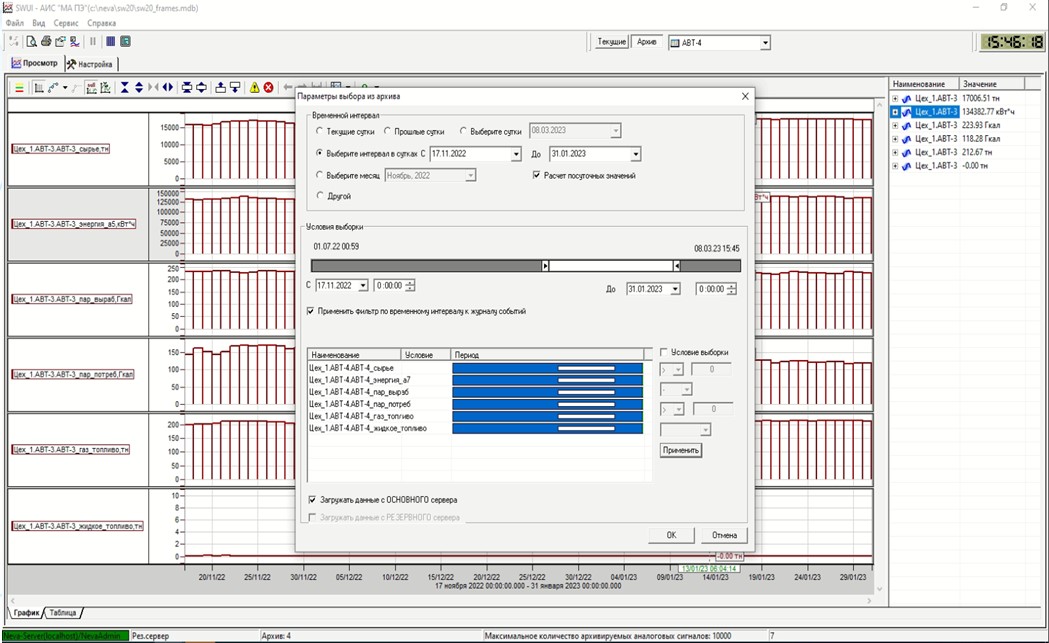

Пример графика выбора параметров из архива АСТУЭ  (часовые и суточные значения)

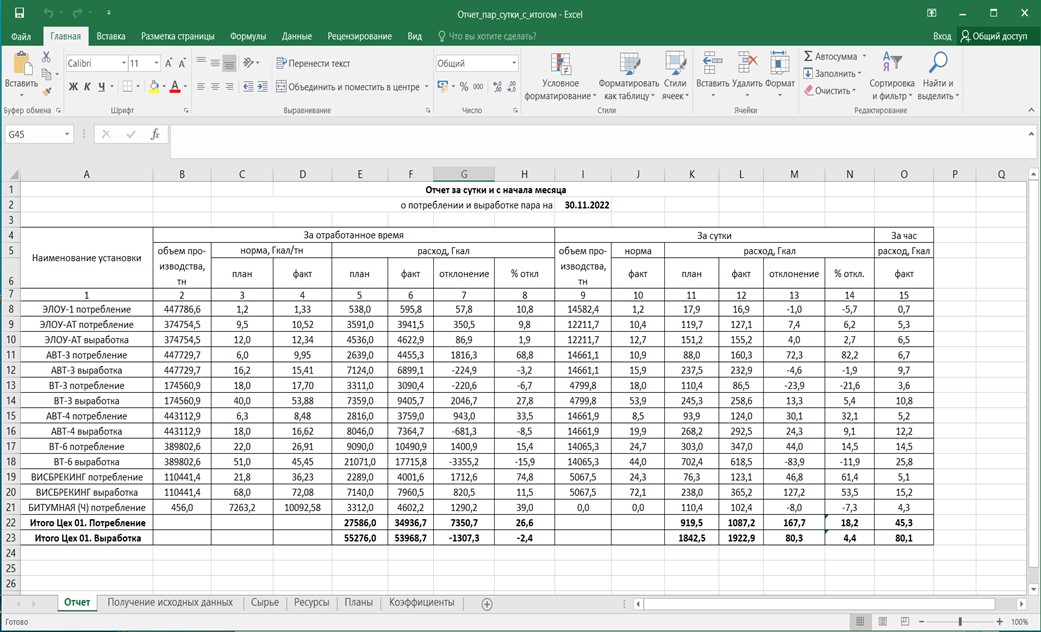

Пример отчета за сутки и с начала месяца (энергоресурс "Пар", выработка и потребление)
