Устройство контроля изоляции сети постоянного тока «НЕВА-УКПТ»

Устройство контроля изоляции сети постоянного тока «НЕВА-УКПТ»

Назначение

Устройство «НЕВА-УКПТ» предназначено для измерения и контроля сопротивления изоляции сети постоянного тока, контроля сопротивления изоляции роторов и цепей постоянного тока систем возбуждения синхронных генераторов, компенсаторов и крупных электродвигателей.

Устройство также может использоваться для контроля и изоляции других изолированных от земли сетей постоянного тока (например- оперативных цепей релейной защиты и автоматики).

Основные функции

  • автоматический сбор в режиме реального времени электрических параметров сети постоянного тока U, R;
  • отображение на локальном мониторе устройства значений U и параметров сопротивления изоляции сети постоянного тока (+)R,(-)R, R общ.;
  • сигнализация о выходе сопротивления изоляции за заданные уставки;
  • передача данных по интерфейсу RS-485 (Modbus), интеграция с АСУ ТП;
  • сигнализация неисправности устройства.

Технические характеристики

Номинальное напряжение контролируемой сети постоянного тока (в зависимости от модификации  200 В, 400 В, 600 В
Количество уставок по сопротивлению изоляции (предупреждение, тревога)2
Допустимая перегрузка по напряжению, t=50 c1750 В
Электрическая прочность входного канала измерения5000 В
Диапазон измеряемых сопротивлений сети0,5—1000 кОм
Погрешность измерения:
R от 0,5—100 кОмне более 2 %
R от 100 —1000 кОмне более 3 %
U

не более 1 %

Емкость сетине влияет на работу устройства
Определение полярности поврежденной линиида
Возможность работы со стандартной схемой контроля изоляции

да

(не влияет на работу существующих устройств контроля изоляции и

не вносит помехи в работу защит системы возбуждения)

Контакты реле DC 220 В, 1 А3 выхода
ИндикацияЖК- дисплей
Напряжение питанияAC/DC 220 В
Потребляемая мощностьне более 20 ВА
Цифровой интерфейсRS-485
Габариты

300x400x150 мм

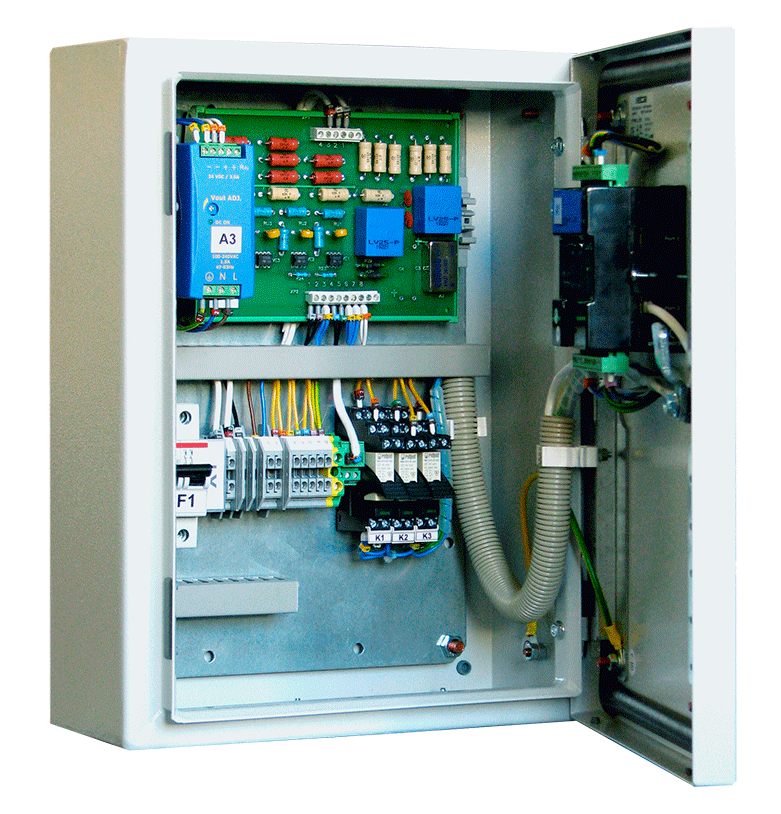

(навесное исполнение),

480x130x400 мм

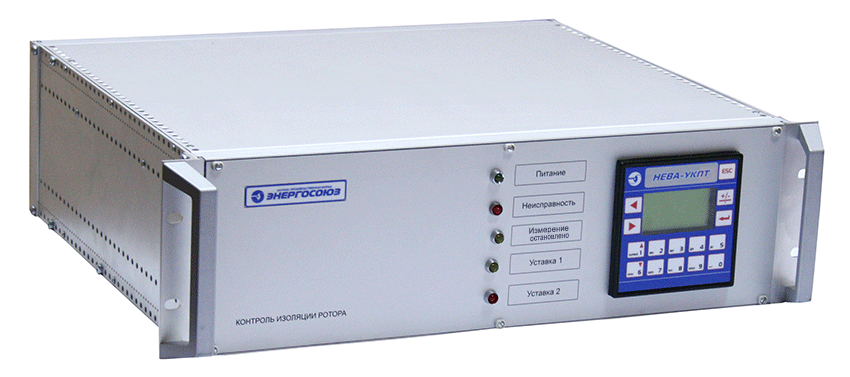

(исполнение в 19" крейте RIPAC)

Нужна дополнительная информация по устройству контроля изоляции сети постоянного тока «НЕВА-УКПТ»? Напишите нам

Отличительные особенности

  • Устройство контроля изоляции сети постояннго тока «НЕВА-УКПТ» (УКПТ) защищено от повышений напряжений и коммутационных всплесков напряжения в контролируемых цепях постоянного тока.
  • Обеспечивается возможность надежной работы УКПТ с тиристорными системами возбуждения.
  • УКПТ не препятствует работе существующих устройств контроля изоляции и не вносит помехи в работу систем возбуждения генераторов.
  • Обеспечивается возможность одновременной работы устройства со стандартными схемами контроля изоляции.
  • В зависимости от состояния контролируемых цепей устройство автоматически меняет интервалы времени между циклами измерений сопротивления изоляции.
  • Величина напряжения и ёмкости контролируемых цепей постоянного тока не влияют на точность измерений и результаты работы УКПТ.
  • УКПТ обеспечивает передачу контрольных сигналов и измеряемых величин в цепи внешней предупредительной сигнализации, к внешнему компьютеру и в локальную вычислительную сеть предприятия для решения задач АСУ ТП верхнего уровня.
  • Устройство контроля изоляции сети постоянного тока «НЕВА-УКПТ» легко интегрируется в системы технологического управления и в программные комплексы мониторинга состояния технологических агрегатов.
21.12.09

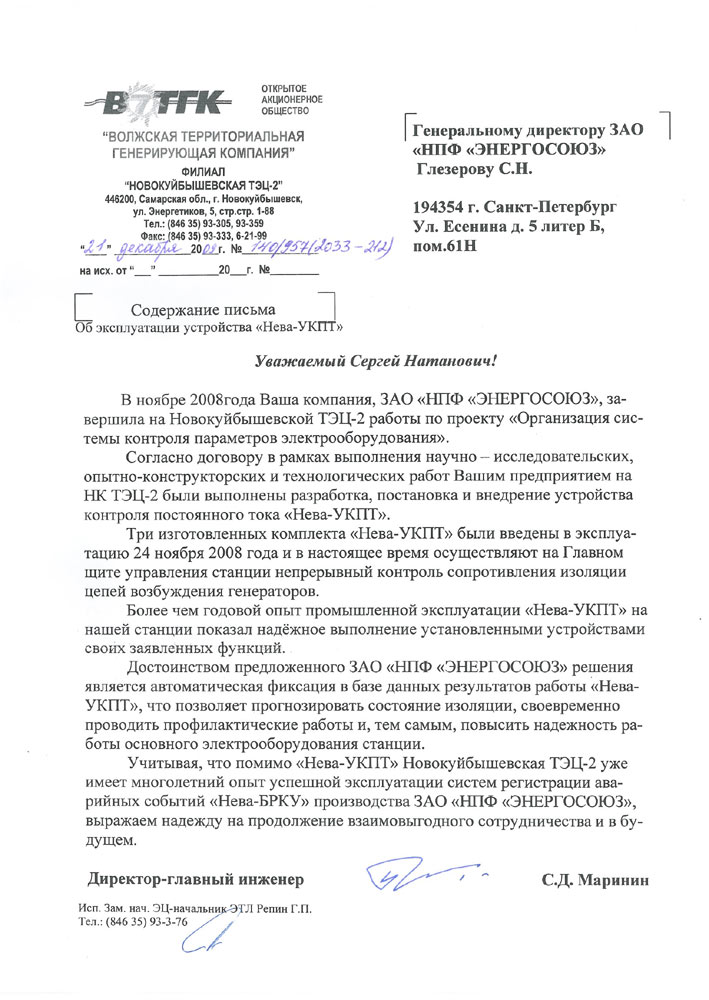

От ОАО «Волжская ТГК», филиал «Новокуйбышевская ТЭЦ-2»
Отзыв об эксплуатации устройства «НЕВА-УКПТ».
