Назначение

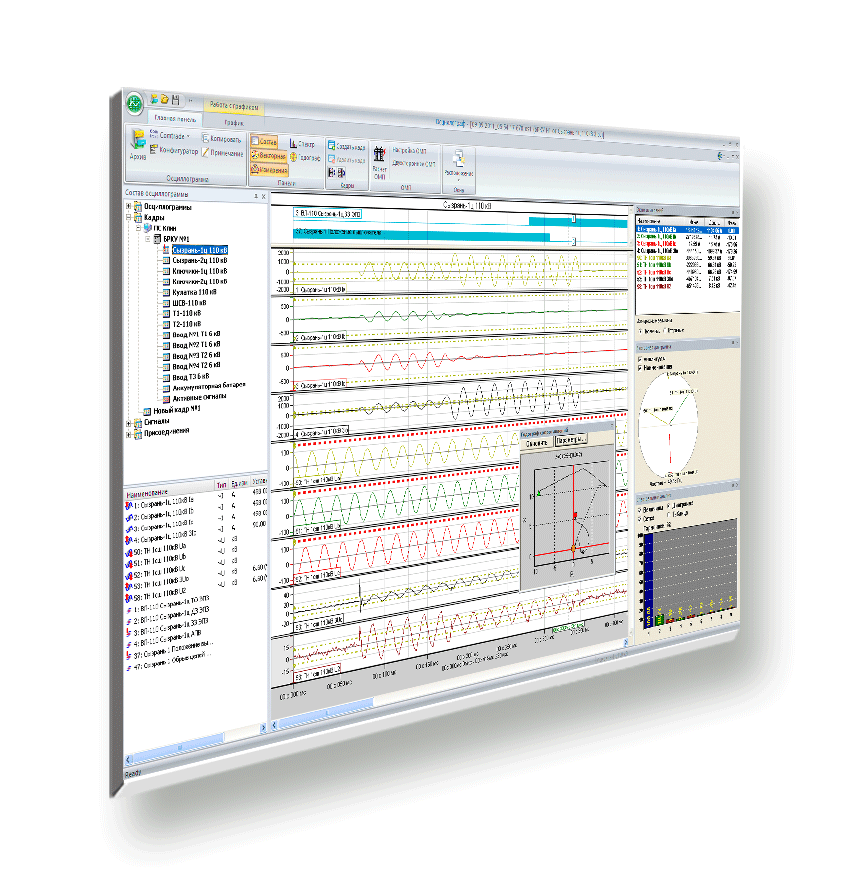

Программа «Осциллограф» предназначена для обработки осциллограмм, записанными регистраторами аварийных событий «НЕВА-РАС» или подсистемой регистрации аварийных событий ПТК «НЕВА», или регистраторами других производителей, поддерживающих международный формат Comtrade. Программа представляет пользователю полученные осциллограммы в удобном виде для просмотра, анализа и печати.

Основные функции

  • работа с архивом осциллограмм: просмотр, поиск, удаление, перемещение, копирование, задание примечаний;
  • группировка сигналов для просмотра в виде отдельных кадров;
  • работа с графиками: сжатие, растягивание, линейная и ступенчатая интерполяция, разные режимы просмотра;
  • тестовые примечания, срезы по значениям и многое другое;
  • измерение мгновенных значений сигналов, расчет действующих значений и фазового сдвига;
  • построение расчетных графиков действующих значений тока, напряжения и частоты по любому сигналу;
  • построение векторной диаграммы, спектральной диаграммы, годографа сопротивлений;
  • отображение первичных и вторичных значений сигналов;
  • предварительный просмотр и печать;
  • экспорт осциллограмм в формат Comtrade.



Нужна дополнительная информация по программе «Осциллограф»? Напишите нам

Новые функции и возможности программы «Осциллограф» версии 6.0:

  • ленточный интерфейс с улучшенным графическим дизайном, с сохранением возможности работы с классическим интерфейсом программы;
  • перемещение пользователем экранных панелей с векторной диаграммой, годографом сопротивлений и других в любое удобное место экрана;
  • обозначение в осциллограмме метками (маркерами) состояние хода аварийного процесса;
  • быстрый доступ к окну просмотра уставок и справочной информации по каждому сигналу;
  • вынос параметров уставок и другой справочной информации по сигналам в отдельную панель;
  • сохранение изменений, сделанных пользователем во время просмотра осциллограммы, после ее закрытия;
  • доступ к функционалу новой программы ОМП;
  • печать осциллограммы в двух режимах – только содержимого экрана или всей осциллограммы.



Видеоурок:

8.11.09

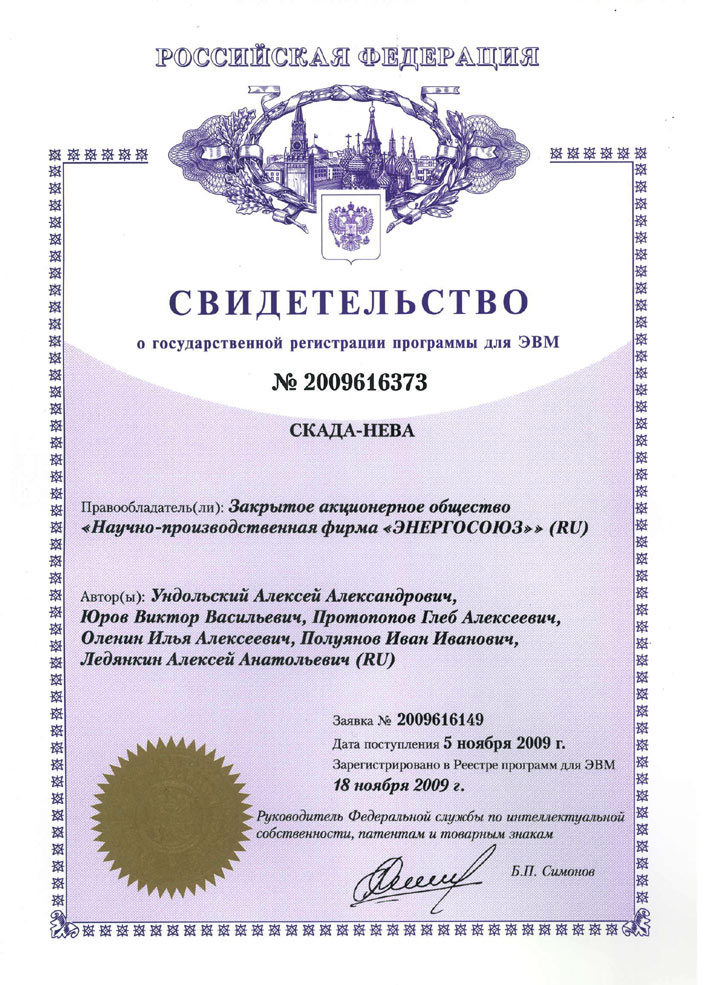

Свидетельство о государственной регистрации программы СКАДА-НЕВА.
