Автоматизированная система контроля и диагностики трансформатора «НЕВА-АСКДТ»

Автоматизированная система контроля и диагностики трансформатора «НЕВА-АСКДТ»

Назначение

Автоматизированная система «НЕВА-АСКДТ» предназначена для контроля и диагностики масляного трансформатора. Разработана для трансформаторов классов напряжения 10-750 кВ мощностью от 2500 кВ•А до 1250 МВ•А.

Использование системы позволяет:

  • достоверно оценить техническое состояние трансформаторного оборудования;
  • снизить финансовые расходы на ремонт трансформатора за счет перехода на обслуживание по фактическому состоянию и отказа от регламентного обслуживания;
  • повысить надежность электроснабжения;
  • повысить безопасность персонала и окружающей среды.

Основные функции

  • диагностирование технического состояния трансформатора и его систем по комплексу измеренных параметров;
  • представление данных в виде мнемосхем, таблиц и графиков на локальном мониторе и АРМ дежурного оператора;
  • архивирование  данных и  событий на энергонезависимом носителе;
  • передача данных измерений и событий в сеть АСУ станции по каналам Ethernet 10/100.

Контроль:

  • температуры верхних и нижних слоев масла трансформатора;
  • температуры обмотки трансформатора;
  • уровня  масла;
  • влаго- и газосодержания масла (H2, H2O, СО, СО2, СН4, С2H2, C2H4, C2H6);
  • электрических параметров;
  • состояния изоляции маслонаполненных высоковольтных вводов;
  • давления масла на вводах трансформатора;
  • уровня вибрации трансформатора;
  • направления потока масла маслонасосов;
  • работы газовой защиты трансформатора;
  • работы предохранительного клапана;
  • работы клапана заслонки;
  • коммутационного состояния элементов шкафа автоматического охлаждения трансформатора (ШАОТ);
  • работы РПН.

Сигнализация:

  • о неисправности оборудования;
  • о выходе значений контролируемых параметров за установленные технологические пределы.

Управление:

  • охлаждением трансформатора;
  • РПН (опция).
  • диагностирование технического состояния трансформатора и его систем по комплексу измеренных параметров;
  • представление данных в виде мнемосхем, таблиц и графиков на локальном мониторе и АРМ дежурного оператора;
  • архивирование  данных и  событий на энергонезависимом носителе;
  • передача данных измерений и событий в сеть АСУ станции по каналам Ethernet 10/100.

Состав функций может меняться в соответствии с конкретным типом трансформатора и заказом.

Технические характеристики

(на один трансформатор)

Количество измерительных каналов переменного тока 1 А или 5Адо 9
Количество измерительных каналов температурыдо 12
Количество дискретных входовдо 128
Количество каналов управлениядо 25
Количество каналов сигнализации

до 15

Параметры выходных дискретных сигналов, А/В1/220 АС, 0,2/220 DC
Пределы измерения концентрации газов в масле, по объёму- в водородном Н2эквиваленте

0…2000х10-6

Пределы измерения концентрации влаги в масле, % RH0...100
Пределы измерения температуры верхних слоев масла и окружающей среды,оС-50... +150

Цифровой интерфейс связи между шкафом контроля трансформаторов (ШКТ) и сервером

Ethernet 10/100
Температурный диапазон работы ШАОТ, оС-40...+85
Температурный диапазон работы ШКТ, оС

0...+45

Точность измерения давленияне хуже 0,5 %
Питание~220 В, =220 В
Средняя наработка на отказ системы, час50 000
Срок службы системы, лет

15

Нужна дополнительная информация по автоматизированной системе контроля и диагностики трансформаторов «НЕВА-АСКДТ»? Напишите нам

Конструктивное исполнение

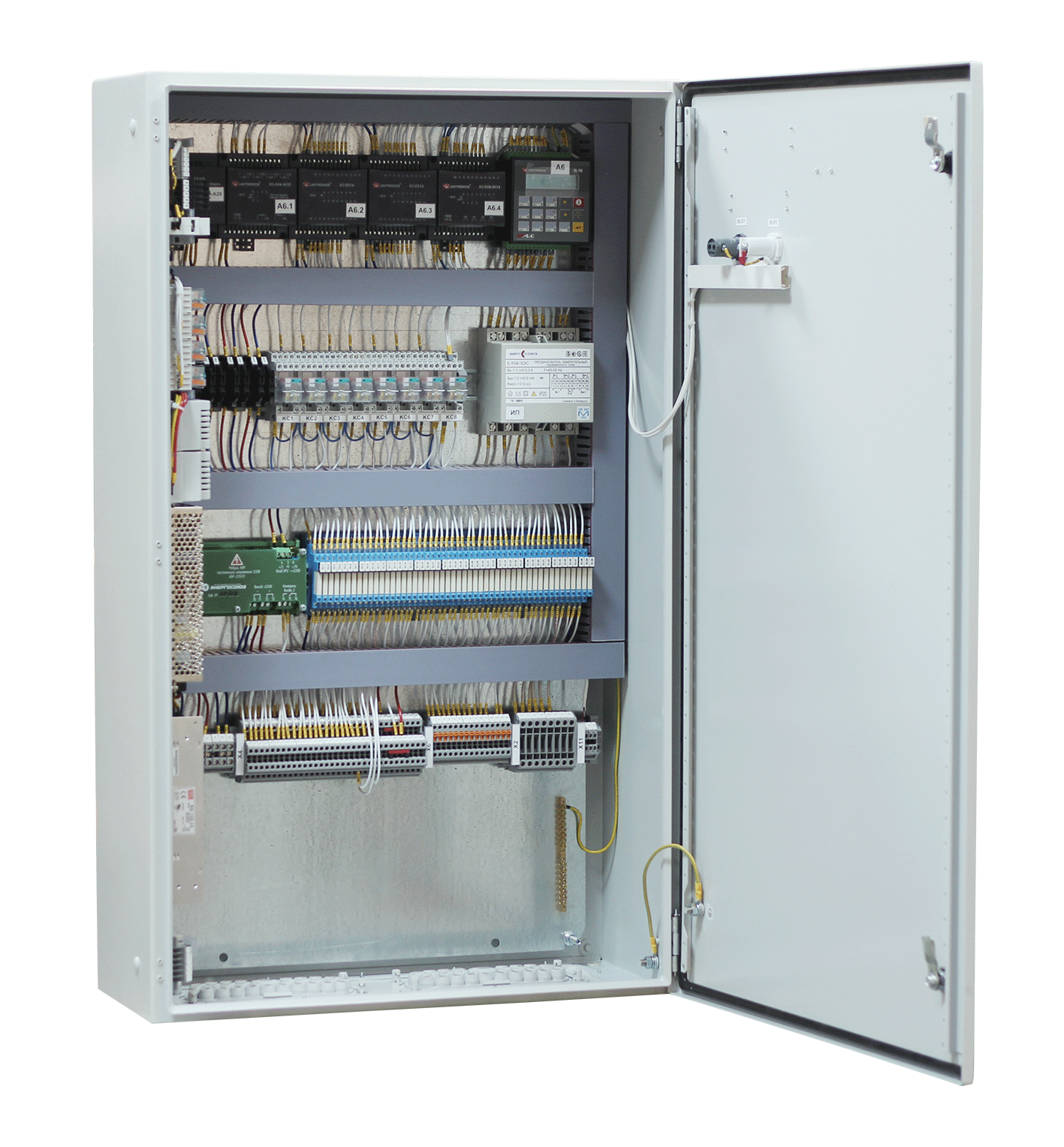

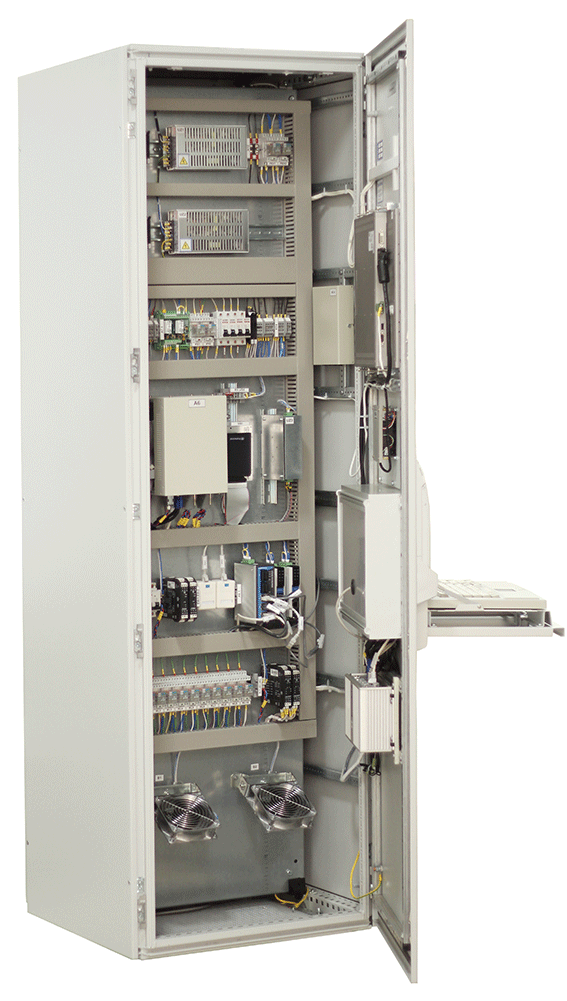

  • «НЕВА-ШКТ» - шкаф контроля технологических параметров и управления охлаждением трансформаторов.
  • «НЕВА-ШАОТ»- шкаф автоматического и ручного управления системой охлаждения трансформатора.

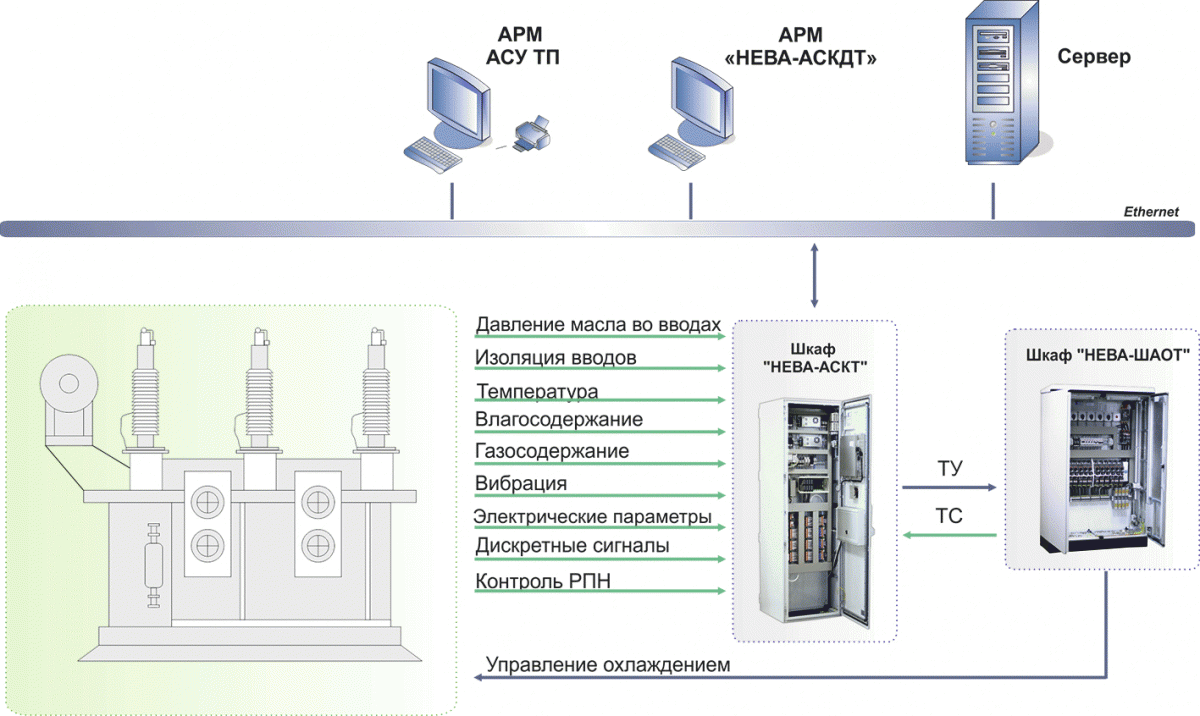

«НЕВА-АСКДТ» может выполняться в двух вариантах:

1. Как самостоятельная система контроля с интеграцией в SСАDА-систему объекта для:

  • формирования экспертных оценок и прогноза технического состояния трансформатора на основе измеренных параметров и расчетных моделей в режиме реального времени;
  • математической и программной обработки и анализа параметров режима трансформатора;
  • визуализации на устройстве отображения информации о параметрах режима трансформатора и их тренде.

2. Как дополнение к системе автоматизированного контроля и диагностики генератора «НЕВА-АСКДГ», в этом случае информация передается в систему «НЕВА-АСКДГ» для визуализации и контроля работы трансформатора.



25.12.14

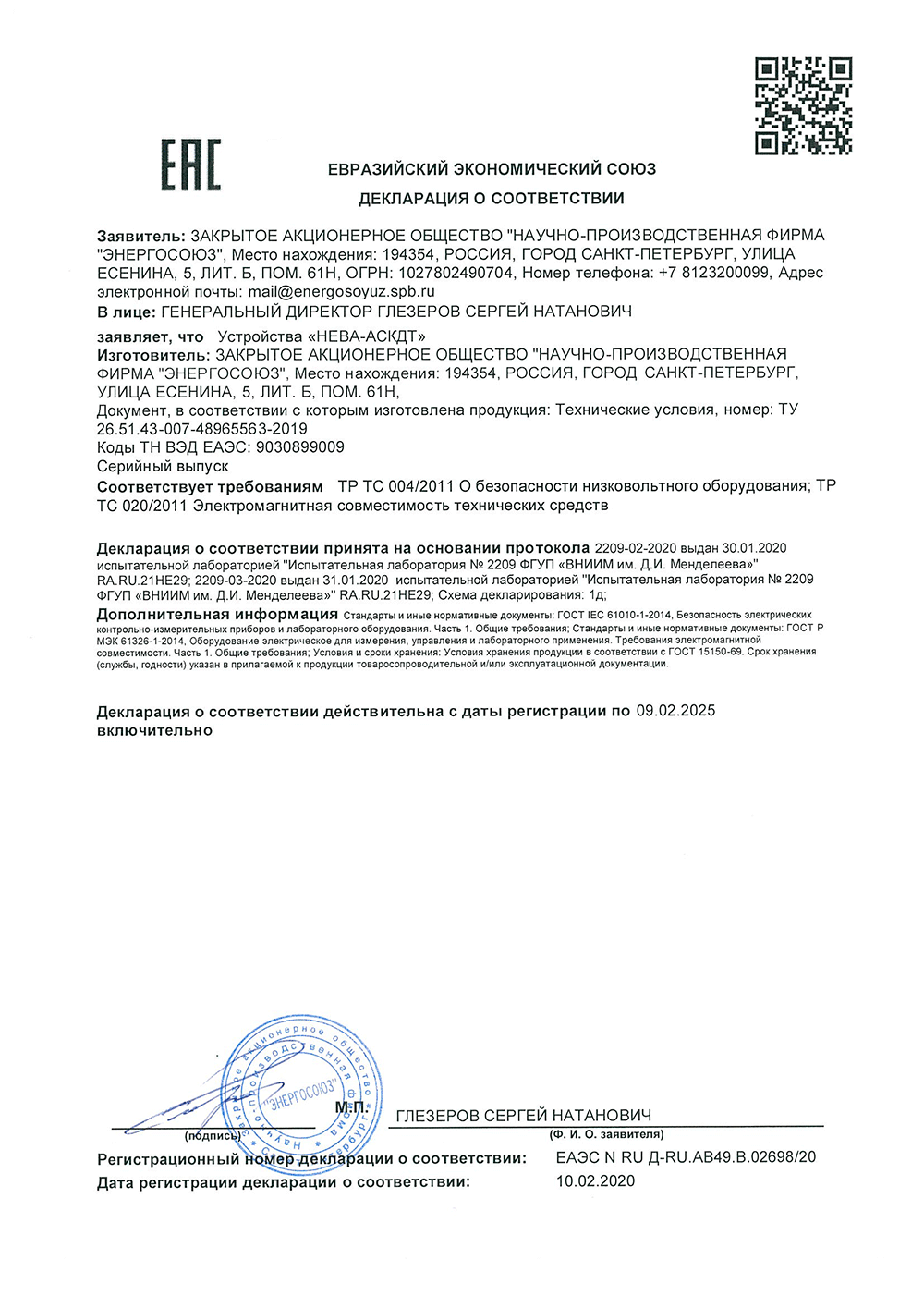

Декларация о соответствии устройств «НЕВА-АСКДТ» техническим регламентам Таможенного союза.
13.03.12
Филиал ОАО «РусГидро»- «Бурейская ГЭС»

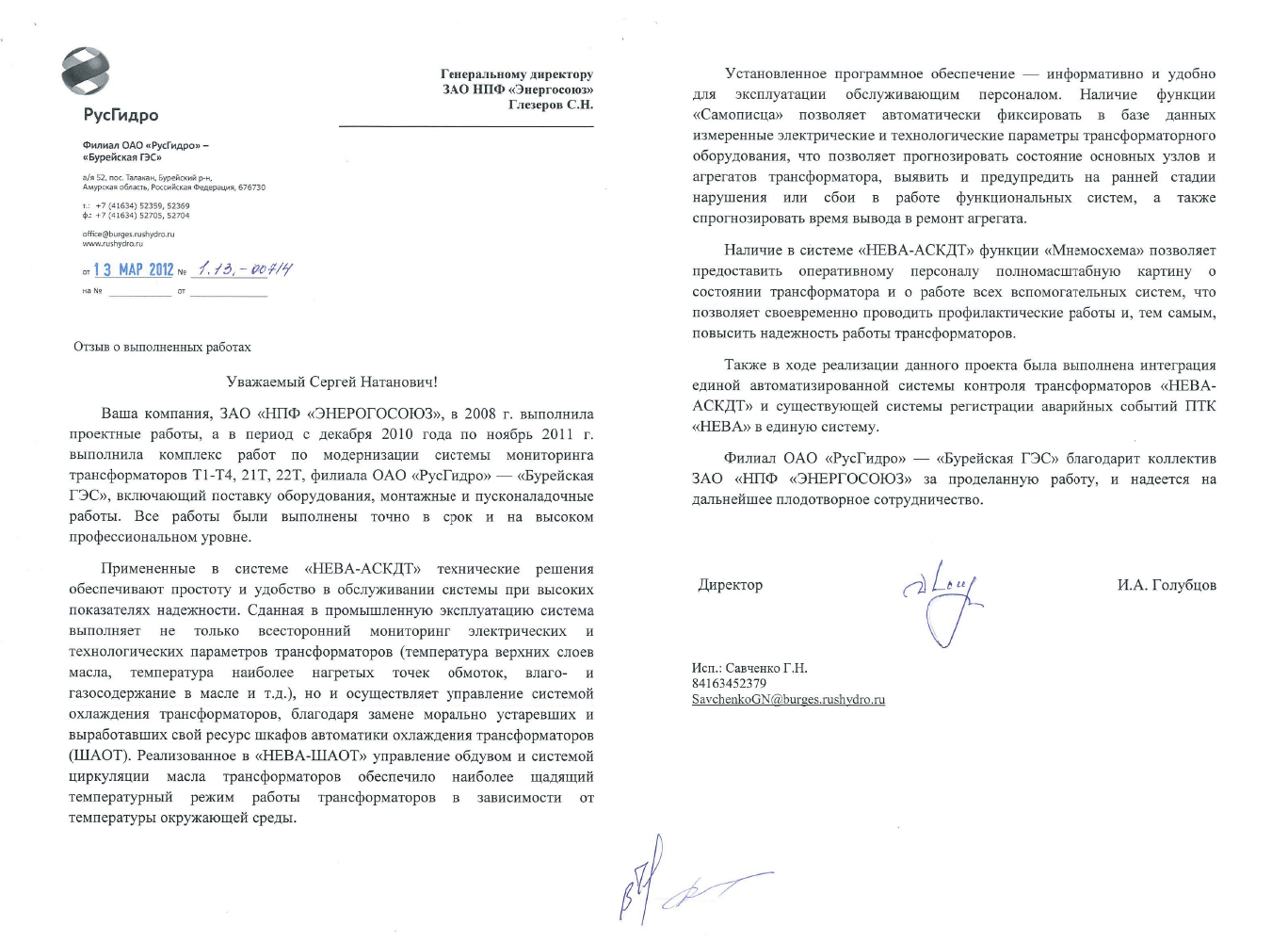

Отзыв о модернизации системы мониторинга трансформаторов Бурейской ГЭС.
24.12.14
Филиал ОАО «Концерн Росэнергоатом»- «Белоярская атомная станция»

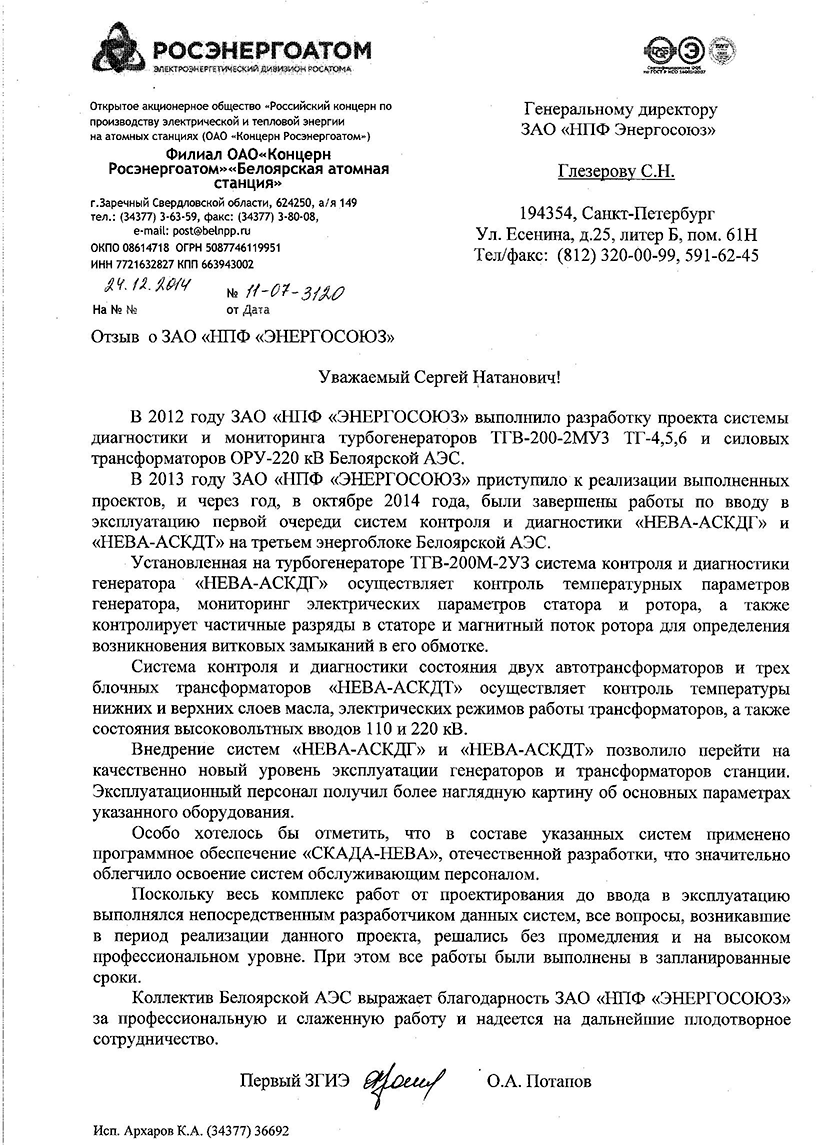

Отзыв о вводе в эксплуатацию первой очереди систем контроля и диагностики «НЕВА-АСКДТ» на третьем энергоблоке Белоярской АЭС.
20.07.12
ОАО «Фортум»

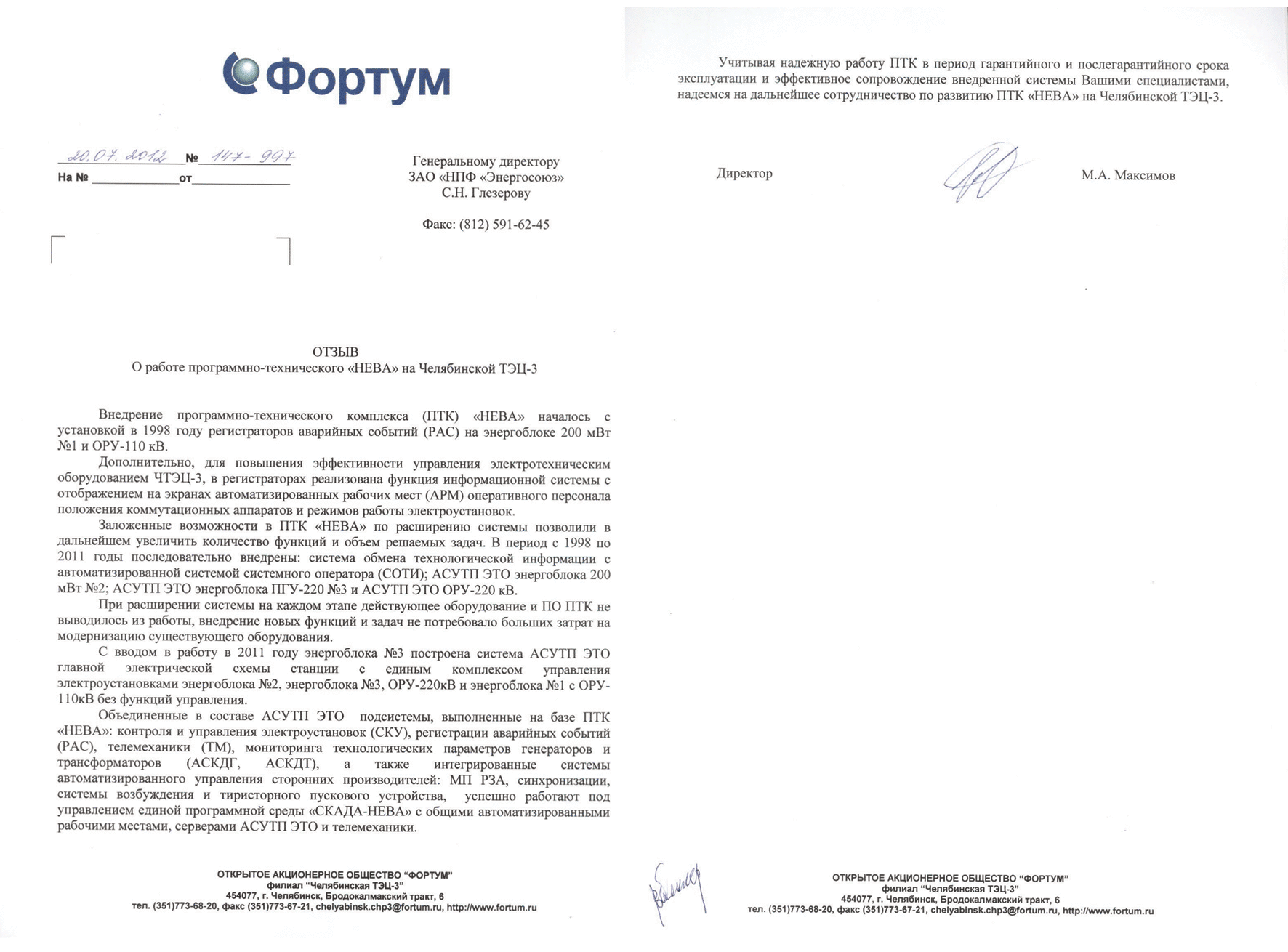

Отзыв о внедрении системы«НЕВА-АСКДТ» на Челябинской ТЭЦ-3 в составе АСУТП ЭТО.
