Автоматизированная система контроля и диагностики генератора «НЕВА-АСКДГ»

Автоматизированная система контроля и диагностики генератора «НЕВА-АСКДГ»

Назначение

Автоматизированная система «НЕВА-АСКДГ» предназначена для контроля технологических параметров генератора и его вспомогательных систем, а также диагностирования состояния генератора во всех эксплуатационных режимах.

Система соответствует техническим требованиям производителей генераторов мощностью от 20 МВт до 1000 МВт и является оптимальным решением для замены существующих систем типа А-701.

C 2011 года система «НЕВА-АСКДГ» установлена на испытательном стенде КМТ завода-производителя турбогенераторов «Электросила» филиала ОАО «Силовые машины» в качестве штатной системы измерений при тестировании генераторов.

Основные функции

  • контроль тепловых параметров генератора;
  • контроль электрических параметров генератора;
  • контроль электрического сопротивления изоляции цепей ротора;
  • контроль вибрации лобовых частей и стержней статора генератора;
  • контроль тока обратной последовательности;
  • контроль витковых замыканий ротора;
  • контроль работы щеточно-контактного аппарата;
  • представление данных в виде таблиц и графиков на локальном монитор и АРМ дежурного оператора;
  • сигнализация о выходе значений контролируемых параметров за уставки;
  • регистрация аварийных событий;
  • техническое диагностирование генератора по контролируемым параметрам;
  • архивирование данных и событий на энергонезависимом носителе;
  • передача данных измерений и событий в сеть АСУ станции по каналам Ethernet 10/100.

Технические характеристики

Число измерительных каналов аналогового ввода:
- термосопротивлений ТСП 100;до 600
- вибропреобразователей пъезоэлектрических;24
- вибропреобразователей оптических;до 12
- увлажнения изоляции межфазных зон;7
- напряжения цепей ротора;1
- магнитного потока в зазоре генератора;до 2
- тока щеток ЩКА;по количеству щеток
- переменного напряжения3
- переменного тока генератора3
Число каналов дискретного выводаот 8 до 24
Основная приведенная погрешность измерения аналоговых величинне более 0,5%
Период передачи данных на верхний уровеньне более 1 сек.
Питание~220 В 50 Гц, = 220В



Нужна дополнительная информация по автоматизированной системе контроля и диагностики генератора «НЕВА-АСКДГ»? Напишите нам

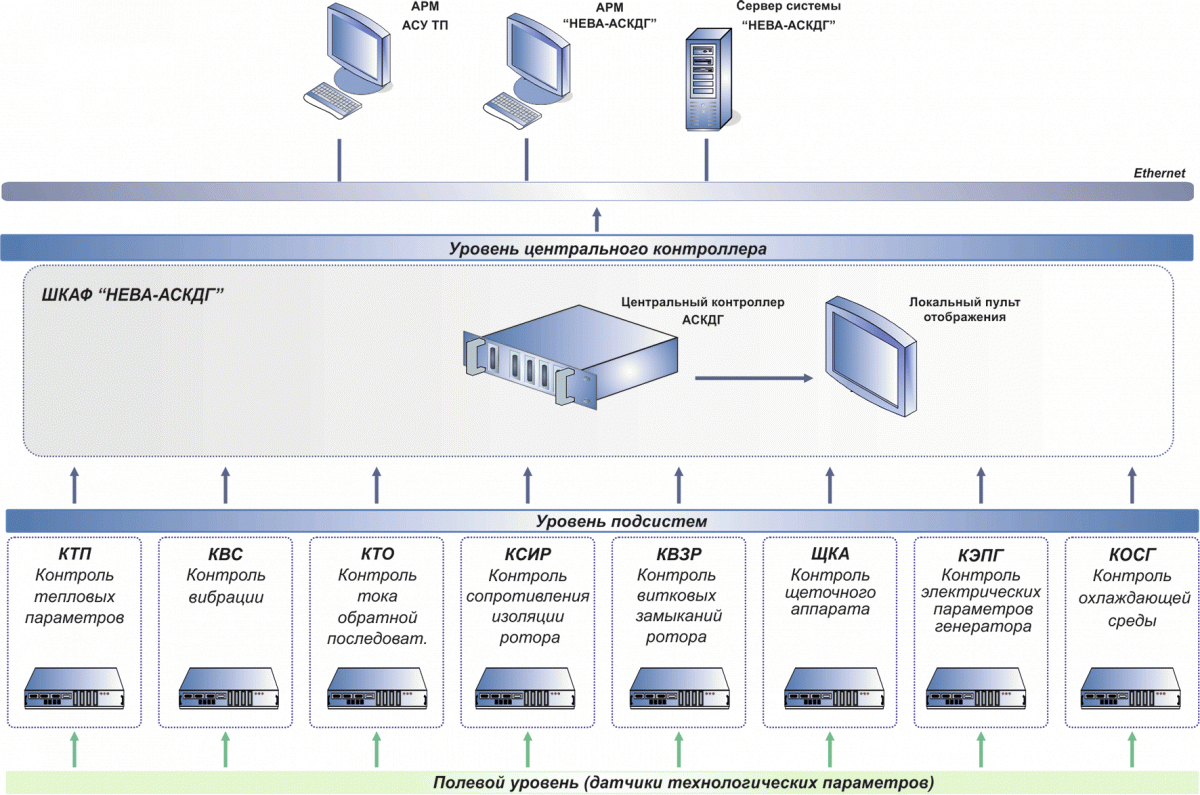

«НЕВА-АСКДГ» представляет собой многоуровневую распределенную систему, состоящую из подсистем, отвечающих за сбор, первичную обработку и передачу данных с датчиков, посредством которых производится измерение соответствующих электрических и неэлектрических параметров. Разделение на подсистемы связано с особенностями измерения технологических параметров разной физической природы, разными принципами измерения и возможностью дальнейшего поэтапного совершенствования АСКДГ. Принцип разделения на подсистемы также позволяет компоновать систему под конкретный заказ с различными функциями и задачами в широком диапазоне цены на АСКДГ.

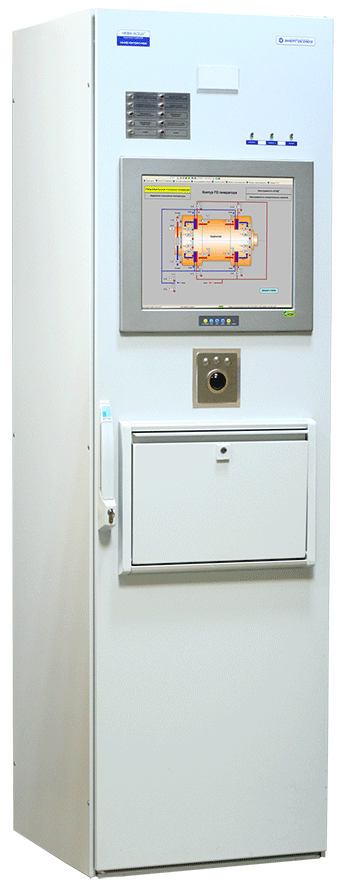

Каждая подсистема может выполняться как функционально законченное устройство ,способное работать самостоятельно или в составе АСУ ТП объекта, выполняться как в составе основного шкафа центрального контроллера системы (ЦКС), так и территориально выноситься.

ЦКС с помощью специализированного ПО производит архивирование информации, углубленный диагностический анализ измеренных параметров, обеспечивает визуализацию данных на локальном пульте отображения (ЛПО) и (или) выносном АРМ оперативного персонала, а так же обеспечивает аварийную и предупредительную сигнализацию.

Для организации долговременных архивов и решения сложных диагностических задач, ЦКС обеспечивает передачу данных на сервер и в сеть АСУ ТП объекта.



3.04.12

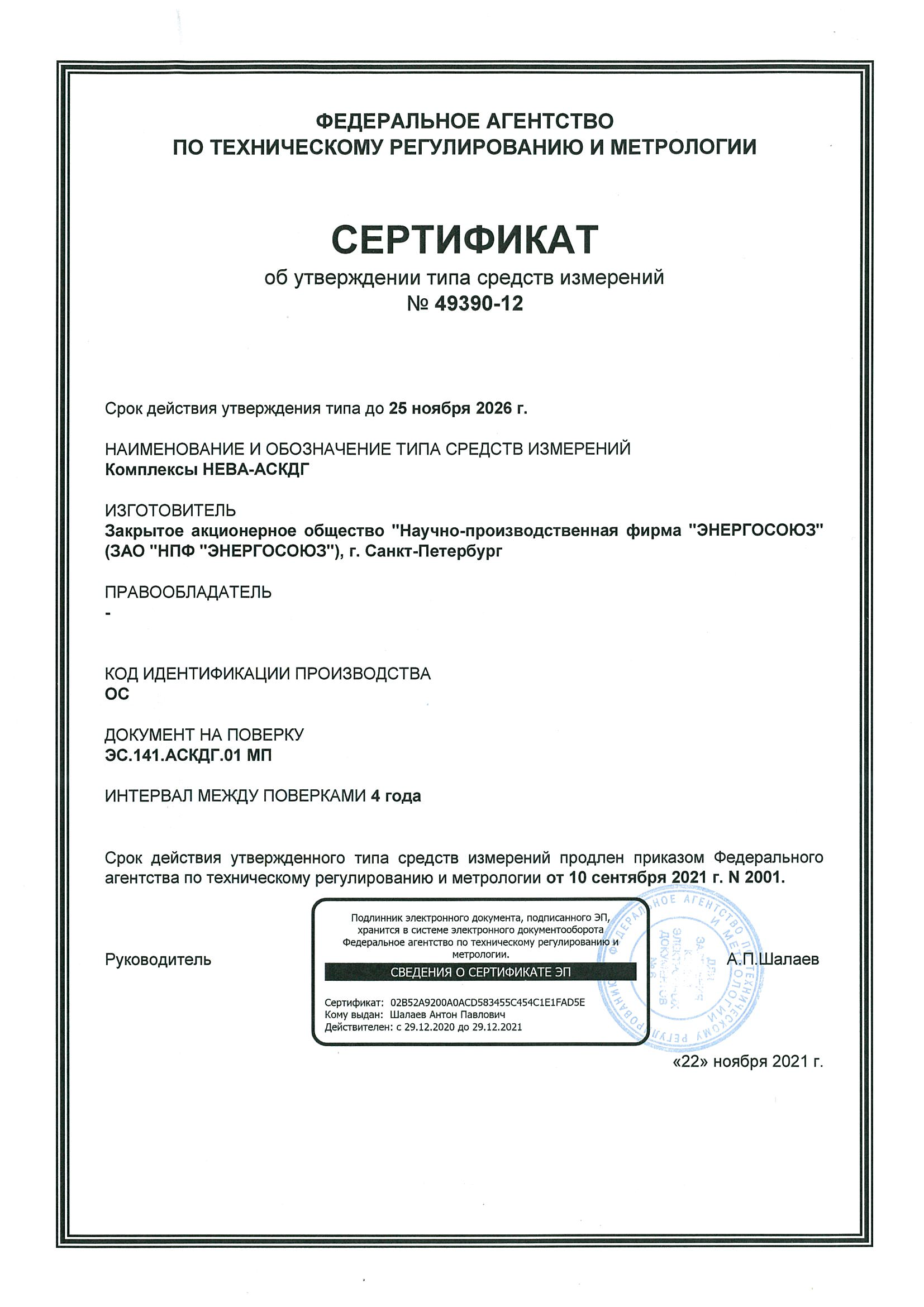

Свидетельство об утверждении типа средств измерений на комплексы «НЕВА-АСКДГ».
27.05.15

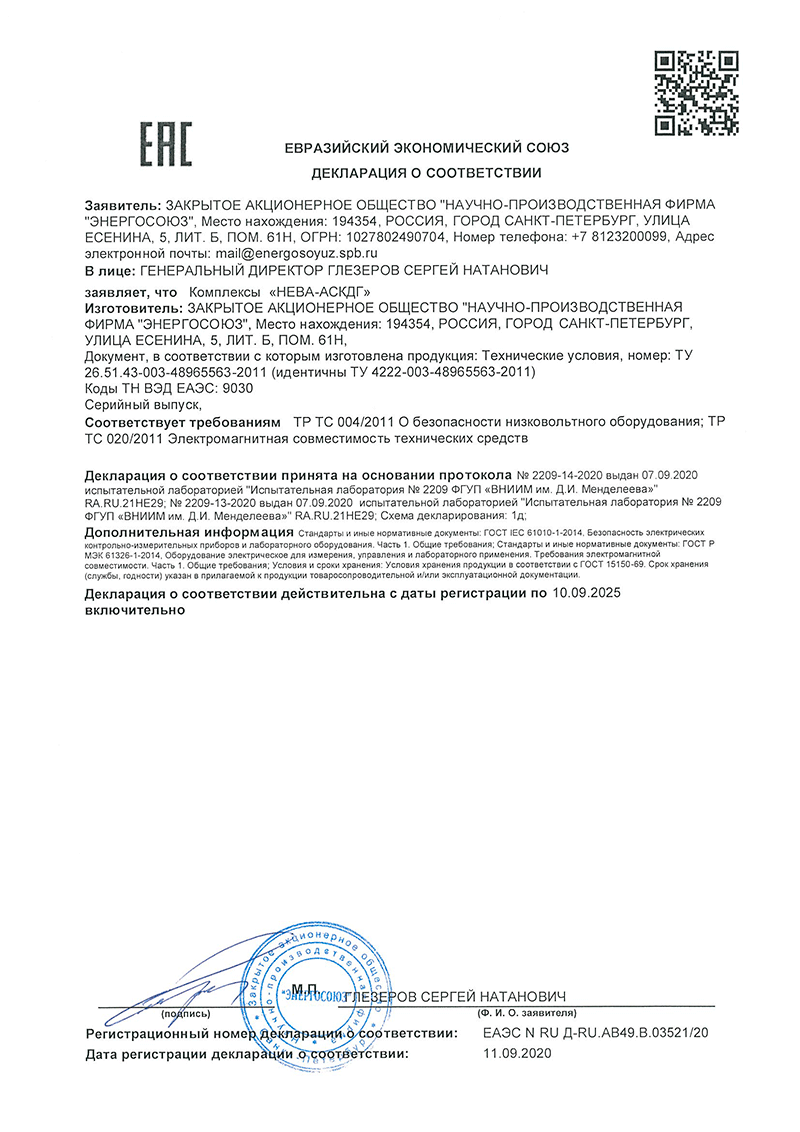

Декларация о соответствии комплексов «НЕВА-АСКДГ» техническим регламентам Таможенного союза.
3.10.17
Сертификат об утверждении типа средств комплексов «НЕВА-АСКДГ» в Республике Беларусь.
17.05.17
Сертификат о признании утверждения типа средств измерений комплексов «НЕВА-АСКДГ» в Республике Казахстан.
21.07.08

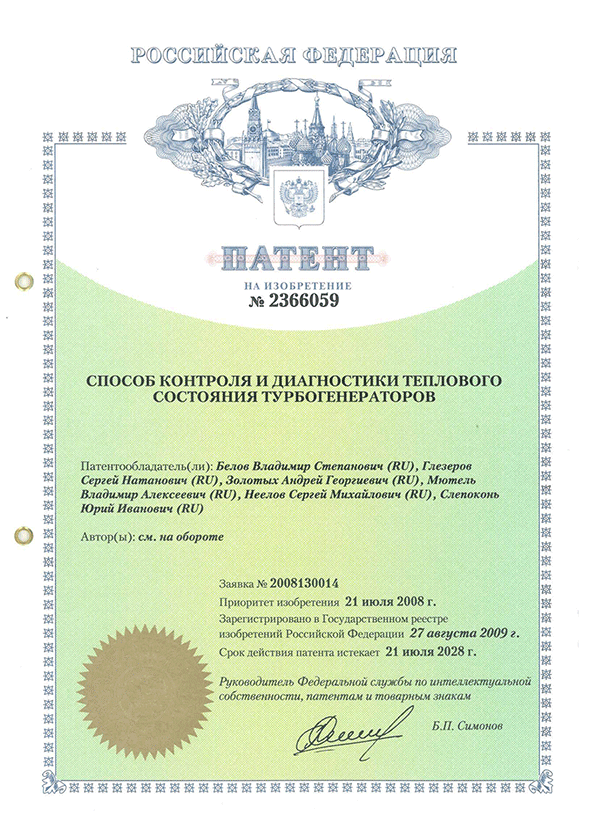

Патент на изобретение №2366059. Способ контроля и диагностики теплового состояния турбогенераторов.
28.08.19
Сертификат о признании утверждения типа средств измерений комплексов «НЕВА-АСКДГ» в Кыргызской Республике.
27.09.13

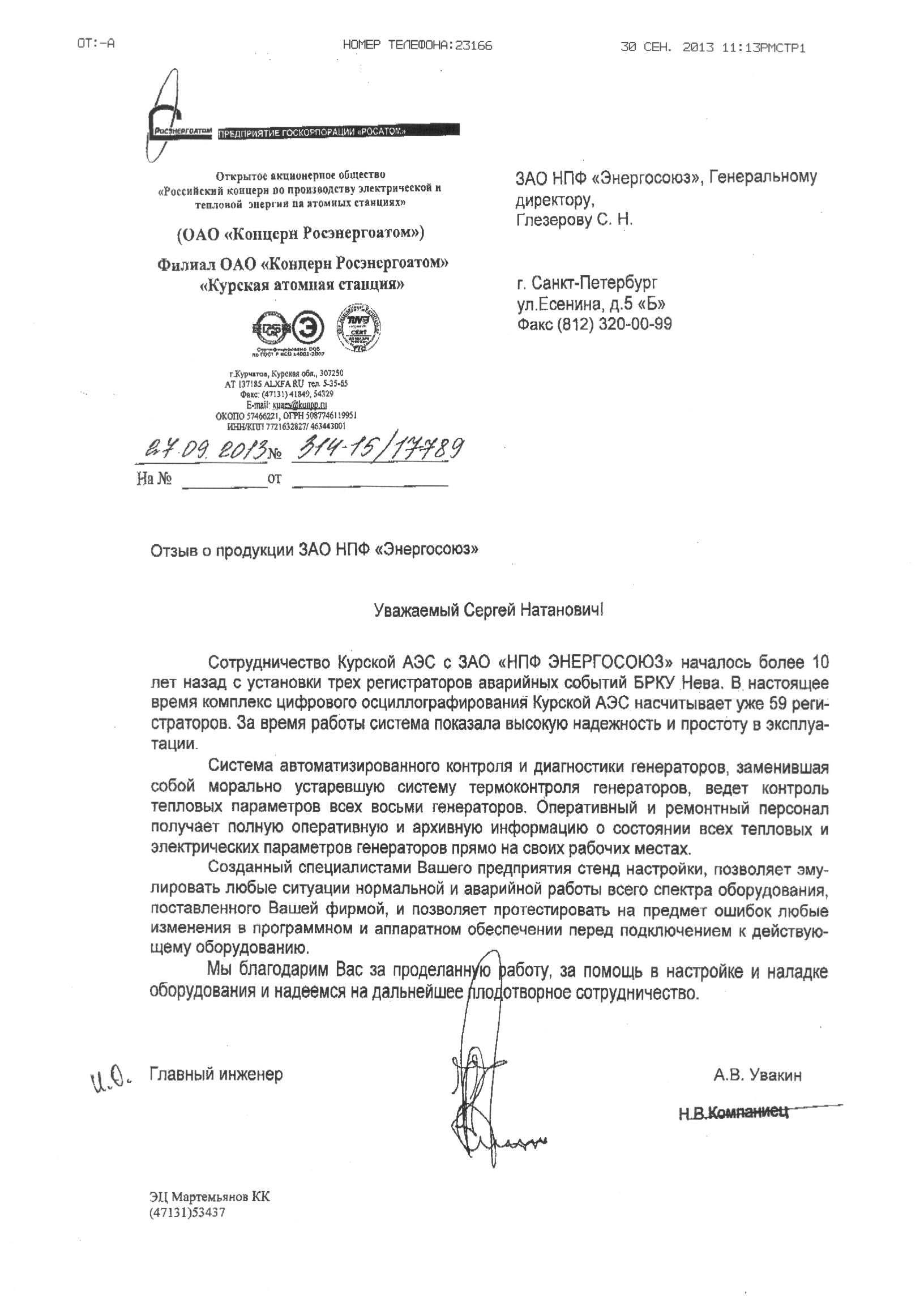

От филиала ОАО «Концерн Росэнергоатом» «Курская атомная станция»
Отзыв о продукции ЗАО «НПФ «ЭНЕРГОСОЮЗ».
10.12.11
От Южной ТЭЦ - филиал «Невский» ОАО «ТГК-1»

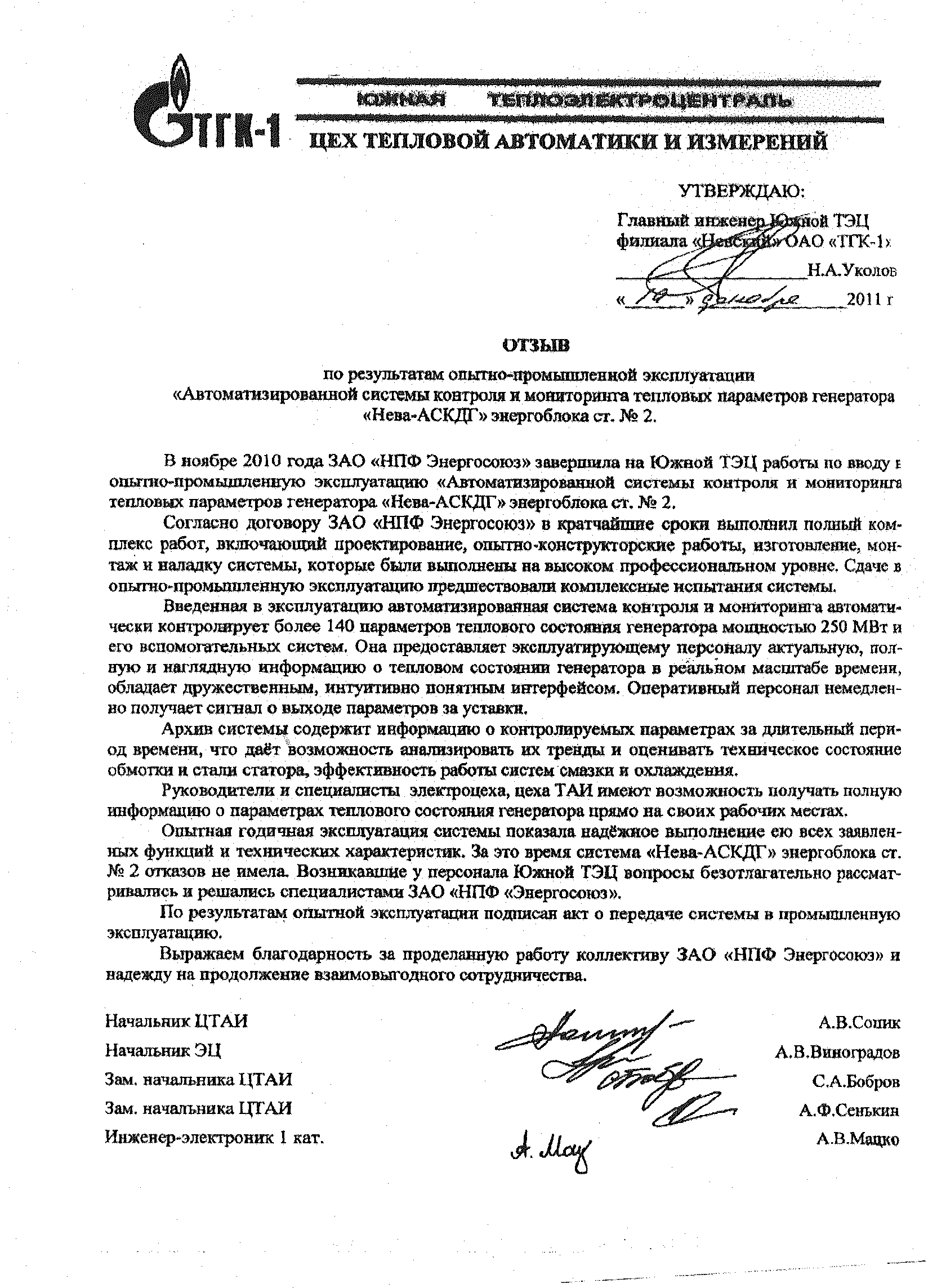

Отзыв по результатам опытно-промышленной эксплуатации «НЕВА-АСКДГ» энергоблока ст. №2.
1.10.13
От ОАО «Силовые машины» завод «Электросила»
Отзыв об эксплуатации автоматизированной системы контроля и диагностики генератора «НЕВА-АСКДГ» в испытательном центре корпуса мощных турбогенераторов завода «Электросила» (ИЦ КМТ).
22.12.14
От филиал ОАО «Концерн Росэнергоатом» «Нововоронежская атомная станции»

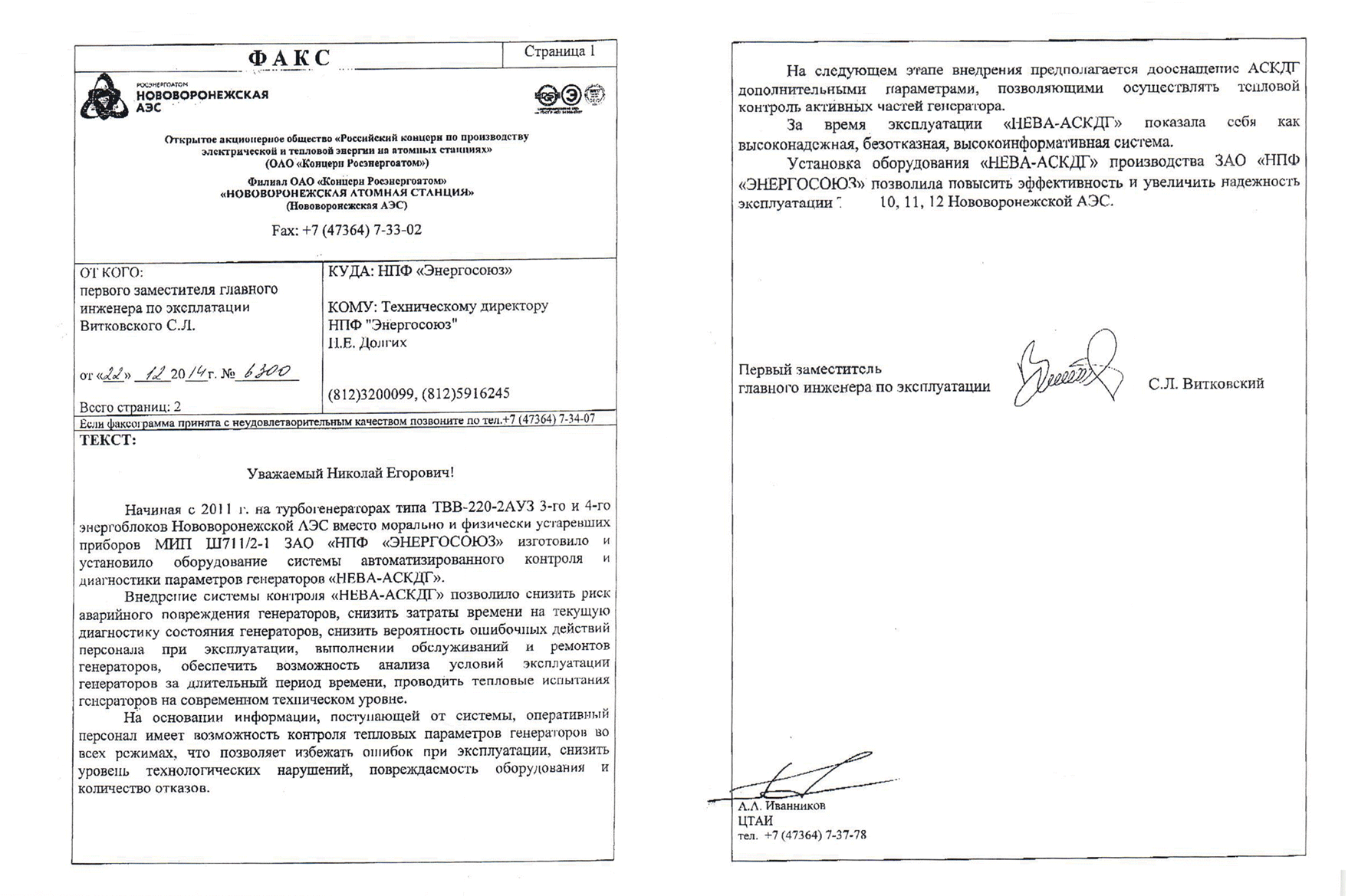

Отзыв об эксплуатации системы контроля и диагностики «НЕВА-АСКДГ».
20.07.12

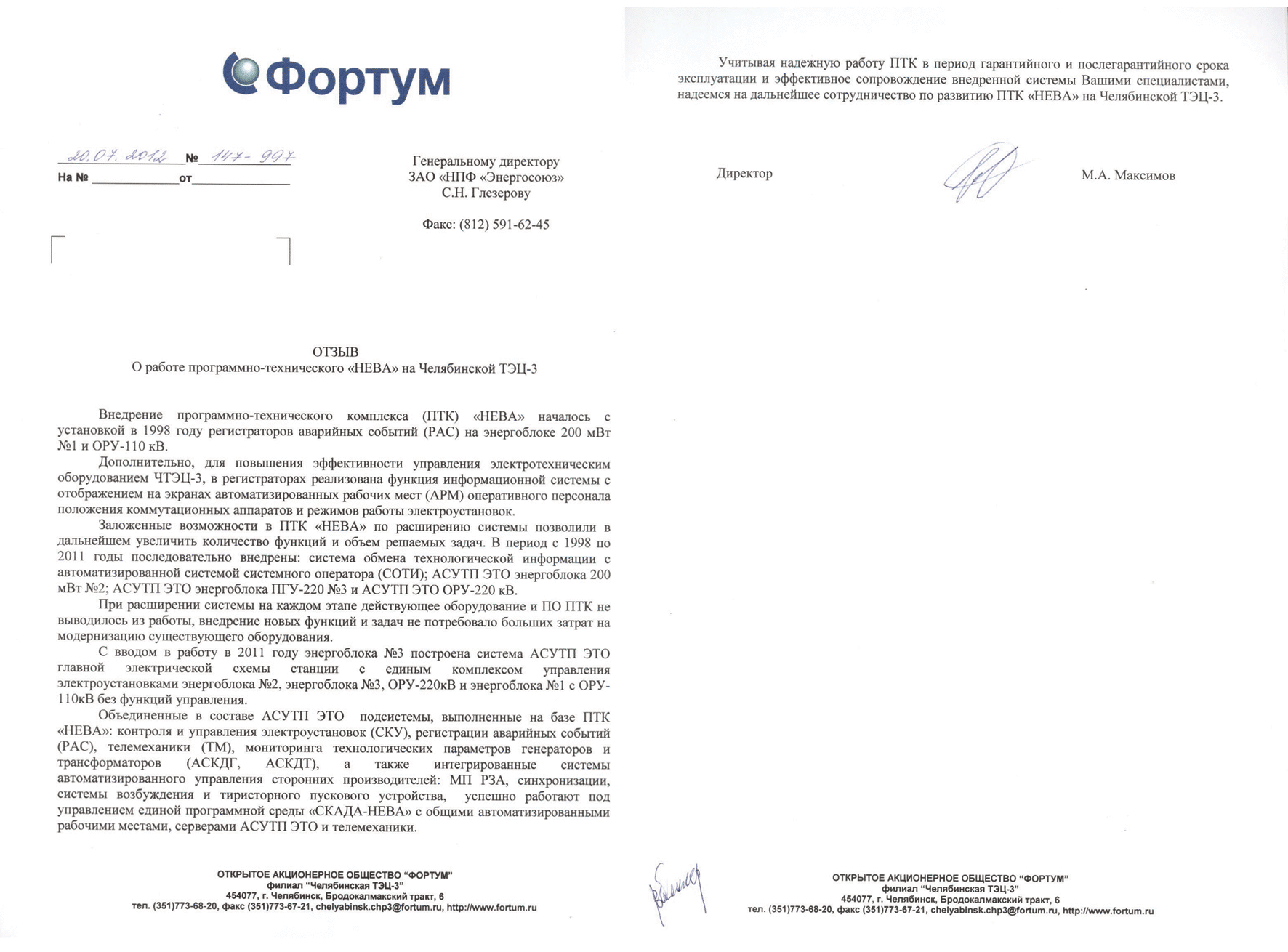

От ОАО «Фортум»
Отзыв о внедрении системы «НЕВА-АСКДГ» на Челябинской ТЭЦ-3 в составе АСУТП ЭТО.
