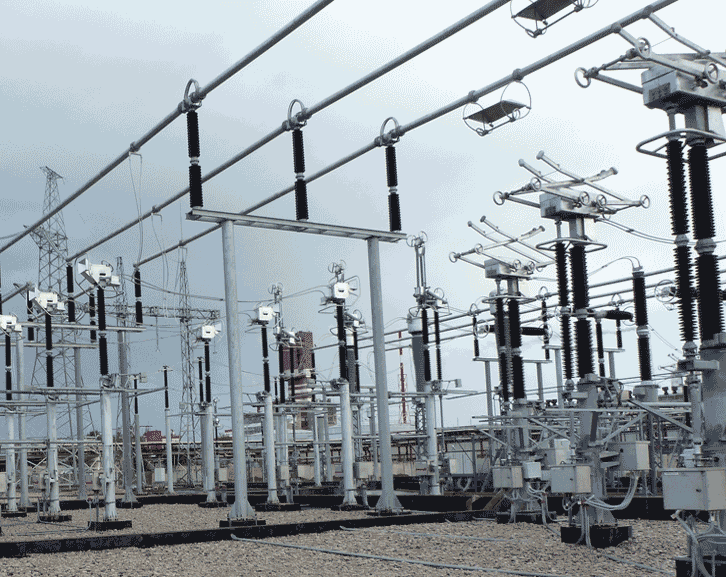

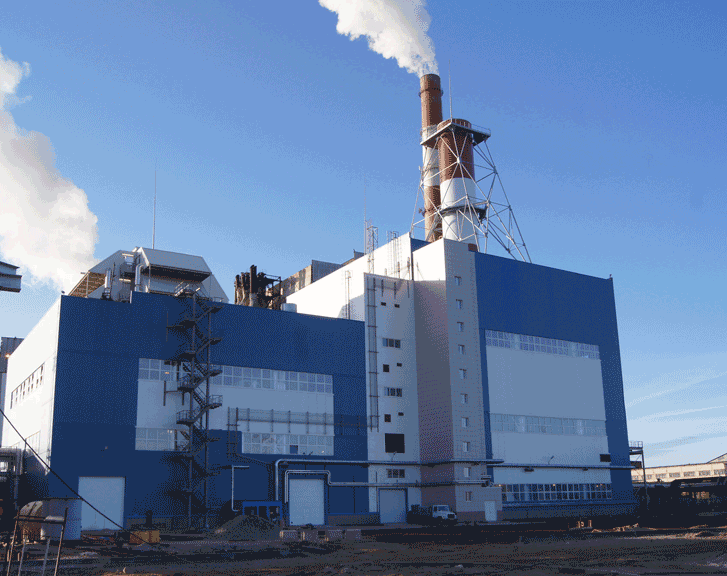

НПФ «ЭНЕРГОСОЮЗ» с 1 февраля 2012 года ввела в промышленную эксплуатацию систему АСУ ТП ОРУ-330 кВ в рамках работ по проекту «Расширение Новгородской ТЭЦ газотурбинной установкой ГТЭ-160 с паровым котлом утилизатором, работающим на существующую турбину ПТ-60-130/13».
Система построена на базе программно-технического комплекса (ПТК) «НЕВА».
В состав системы вошли:

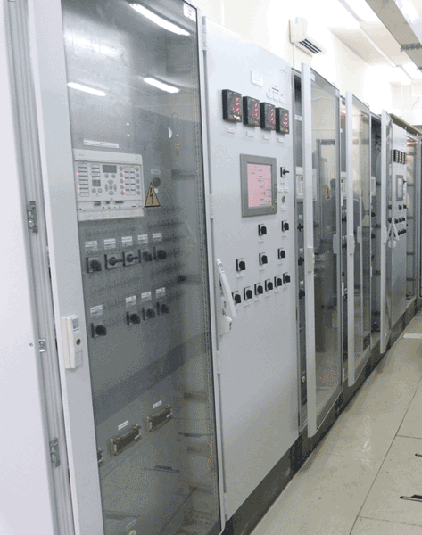

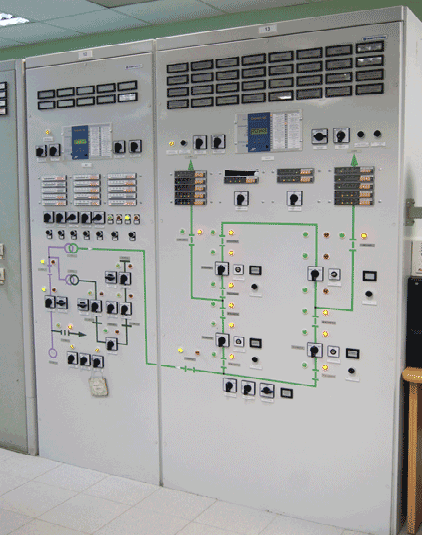

- шкафы автоматики и управления коммутационными аппаратами ОРУ-330 кВ, панель резервного управления элементами ОРУ-330 кВ,
- панель управления выключателями 6 кВ трансформаторов собственных нужд ОРУ-330 кВ;
- шкафы регистраторов аварийных событий,
- серверное оборудование;
- автоматизированные рабочие станции оперативного персонала.
Система АСУ ТП ОРУ-330 кВ выполняет следующие функции:
- управление выключателями, разъединителями и заземляющими ножами ОРУ-330 кВ с автоматизированной рабочей станции оперативного персонала, с панели резервного управления и непосредственно со шкафа автоматики и управления выключателем;
- автоматизированный сбор информации о положении коммутационных аппаратов ОРУ-330 кВ и отображение их состояния на мнемосхемах рабочих станций оперативного персонала и на мониторе шкафа автоматики и управления;
- автоматизированный сбор и отображение на мнемосхемах рабочих станций параметров нормального режима работы электрооборудования, установленного в здании ОПУ и на ОРУ-330 кВ;
- автоматизированный сбор и передача телемеханической информации в филиал ОАО «СО ЕЭС» - Новгородское РД по основному и резервному каналам связи по протоколу МЭК 60870-5-101;
- автоматизированный сбор и отображение параметров работы вспомогательного электрооборудования ОПУ ОРУ-330 кВ – ЩПТ, РУСН-0,4 кВ, пожарной сигнализации, системы вентиляции и других инженерных систем;
- управление выключателями 6 кВ трансформаторов собственных нужд ОРУ-330 кВ с автоматизированной рабочей станции ОП и с панели управления выключателями;
- регистрация событий нормального и аварийного режимов работы всего электрооборудования станции;
- вывод сигнализации работы микропроцессорных устройств РЗА, ПА на мнемосхемы рабочих станций оперативного персонала.
