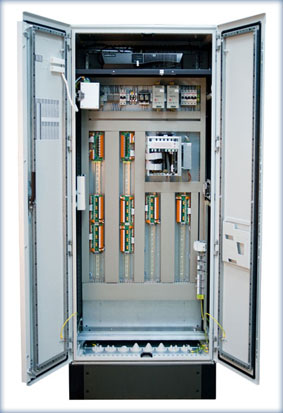

Шкаф регистратора аварийных событий «НЕВА-РАС»
Шкафы регистраторов аварийных событий являются составной частью программно-технического комплекса «НЕВА-РАС» и построены на базе контроллера БРКУ «НЕВА».
Конструктивное исполнение
Шкафы изготавливаются в двух вариантах:
- герметичный навесной металлический шкаф. Класс защиты IP65.
- шкаф-стойка в напольном исполнении. Класс защиты IP42.
В обоих вариантах отсутствуют средства активного охлаждения. Для работы в неотапливаемых помещениях регистратор может комплектоваться системой поддержания температуры.
Для удаленных энергообъектов, не имеющих каналов связи с центральными службами, существует модификация регистратора с функцией записи и хранения осциллограмм непосредственно в регистраторе.
Для этого в шкаф регистратора устанавливается энергонезависимый накопитель данных - стационарный или съемный. Снятие осциллограмм оперативным персоналом производится на месте путем замены съемного носителя, либо с помощью ноутбука, подключаемого непосредственно к регистратору.
При наличии канала связи данные передаются с помощью модемов.
Технические характеристики
| Количество аналоговых входов осциллографирования | до 64 |
| Количество дополнительных входов для сигналов нормального режима | до 96 |
| Количество дискретных входов | до 288 |
| Уровень входных аналоговых сигналов | ~1A, ~5A, ~5 мВ...1000 В, =5мВ...1000 В |
| Тип дискретных входных сигналов | «сухой контакт», =3..52 В, ~0...220 В |
| Цифровые интерфейсы | Ethernet 10/100, RS 485 |
| Период опроса аналоговых сигналов | 0,1 мс, 0,2 мс, 0,4 мс,1 мс |
| Период опроса дискретных сигналов | 1 мс |
| Период передачи данных нормального режима | 1 с |
| Погрешность измерения | не более 0,2% |
| Погрешность синхронизации с GPS | не более 1 мс |
