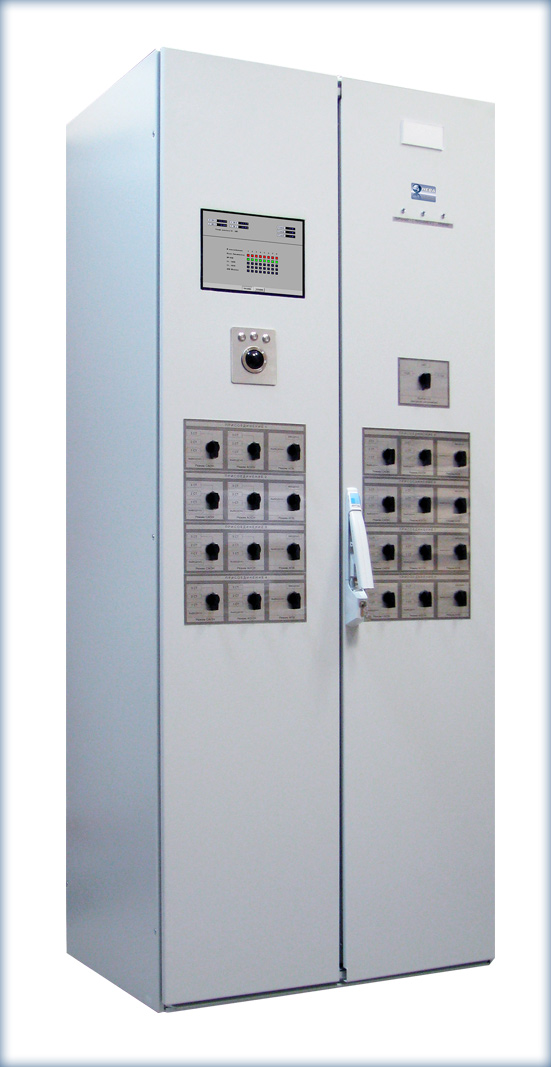

Шкаф «НЕВА-ПАА»-САОН/АОСН
Комплекс предназначен для контроля режимов работы электрической сети и функционирует по алгоритмам противоаварийной автоматики САОН, АОСН.
Основные функции
- Выполнение алгоритмов противоаварийной автоматики:
- АОСН – предотвращение снижения напряжения в узлах энергосистемы до значений, недопустимых по условиям устойчивости ЭС, путем отключения нагрузки;
- САОН – специальная автоматика временного отключения части нагрузки потребителей электроэнергии, в целях предотвращения разделения энергосистемы или отдельных ее 222частей в аварийных режимах.
- Сбор и отображение данных на локальном мониторе:
- текущих электрических параметров систем шин (U, 3U0, F);
- положений выключателей присоединений;
- мощностей присоединений по ступеням САОН.
- Передача данных в сеть АСУ предприятия.
Технические характеристики
| Кол-во присоединений | 8 |
| Кол-во ступеней АОСН | 3 |
| Ко-во ступеней САОН | 3 |
| Пределы уставок по напряжению | (0,5-1) Uн |
| Уставки по времени срабатывания | (1-30) с |
| Номинальный входной ток | 1А. 5А |
| Кол-во выходных аналоговых сигналов 5 мА | 8 |
| Питание | два незавимых ввода= 220 В |
| Потребляемая мощность | не более 200 Вт |
| Габаритные размеры | 800х2000х600 мм |
Дополнительная информация
Комплекс противоаварийной автоматики «НЕВА-ПАА» CАОН/АОСН
(pdf, 1,3 МБайт)
(Техническая информация)
