Шкаф «НЕВА-ПАА»-АЛАР-Ц

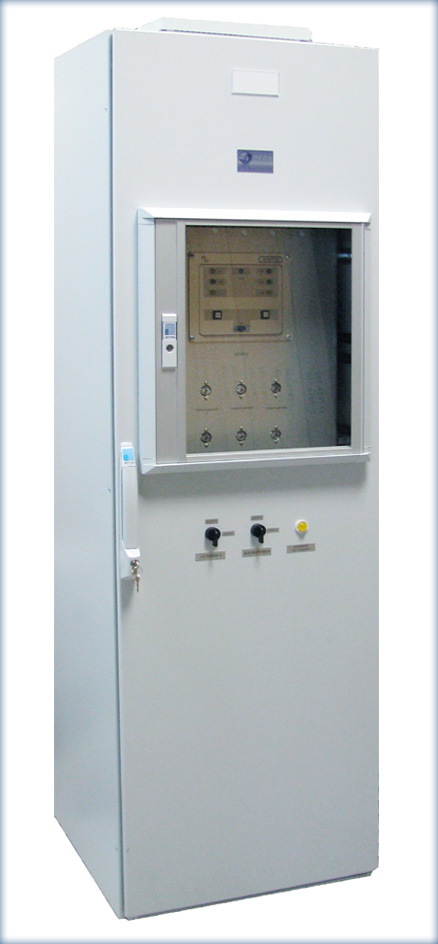

АШкаф противоаварийной автоматики НЕВА-ПАА-АЛАР-Ц

Назначение

Ликвидация асинхронных режимов в высоковольтных сетях энергосистем (110- 500 кВ).
Ликвидация асинхронных режимов синхронных генераторов.
Автоматика предотвращения нарушения устойчивости (АПНУ).

Основой комплекса является блок АЛАР-Ц производства НПП «Модус». Блок рекомендован к применению межведомственной комиссией РАО «ЕЭС России».

Основные функции

выявление асинхронных режимов на контролируемом участке сети и формированиекоманды противоаварийной автоматики;
сбор и передача информации по интерфейсу RS232/ RS-485 в сеть АСУ:

- текущих электрических параметров сети (I,I₁, I₂,U,U₁,U₂, P,Q,F);

- состояние выходных дискретных сигналов комплекса;

- параметров аварийных событий, осциллограмм токов и

а напряжений;

- пусков и срабатываний защит;

- действующих значений уставок.

Технические характеристики

Номинальный входной ток	1 А, 5 А - в зависимости от модификации
Номинальное входное напряжение	100 В
Кол-во выходных команд	4
Кол-во команд сигнализации	7
Коммутируемый постоянный ток	24 В- не более 2А;
(при нагрузке с пост. времени= 20 мс)	220 В- не более 0,4 А
Питание	два независимых ввода= 220 В
Потребляемая мощность	не более 150 Вт
Габаритные размеры	600х2000х600 мм

Дополнительная информация

Комплекс противоаварийной автоматики «НЕВА-ПАА» АЛАР-Ц (pdf, 1,4 МБайт)

(Техническая информация)
