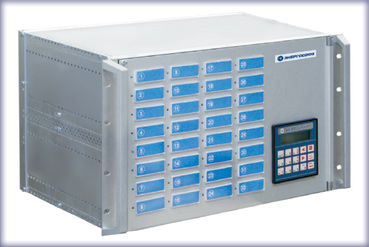

Устройство центральной сигнализации «НЕВА-СИГНАЛ»
Устройство «НЕВА-СИГНАЛ» предназначено для реализации аварийной и предупредительной сигнализации на объектах электроэнергетики с традиционной электромеханической и микропроцессорной системами управления.
«НЕВА-СИГНАЛ» может работать как автономно, так и в составе АСУ ТП объекта. В этом варианте, сигналы от устройства могут передаваться в АСУ и приниматься по интерфейсу RS-485 для реализации функций сигнализации.
Функции мигания, цветовое и звуковое разделение аварийной сигнализации, тестирование, малые габариты, простота монтажа и наладки позволяют применять «НЕВА-СИГНАЛ» в качестве замены традиционных схем центральной сигнализации.
Технические характеристики
| Кол-во входных дискретных сигналов аварийной и предупредительной сигнализации | 32 |
| Кол-во выходных дискретных сигналов, «сухой контакт»* 0,1 А=24 В | 8 |
| Тип входных дискретных сигналов |
«сухой контакт» =/~ 220 В; =24 В или потенциал =/~ 220 В, = 24 В |
| Количество ламп световой сигнализации | 32 |
| Питание | =/~ 220 В |
| Интерфейс связи | RS-485 |
| Потребляемая мощность | не более 30 Вт |
| Габаритные размеры | 452х275х290 мм |
*- назначение выходных сигналов определяется при конфигурации устройства
Дополнительная информация
Устройство центральной сигнализации «НЕВА-СИГНАЛ»
(pdf, 1,3 МБайт)
(Техническая информация)
