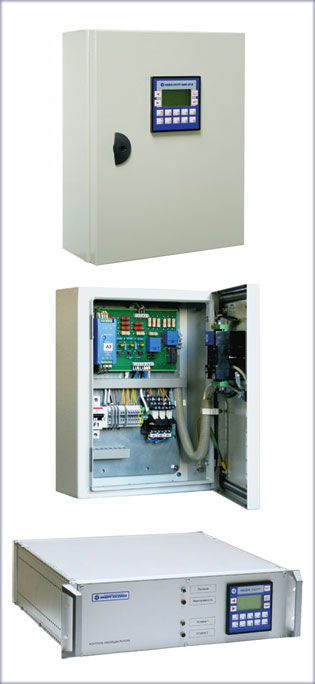

Устройство «НЕВА-УКПТ»
Устройство «НЕВА-УКПТ» предназначено для измерения и контроля сопротивления изоляции сети постоянного тока, контроля изоляции ротора и системы возбуждения генератора.
Основные функции
- автоматический сбор в режиме реального времени электрических параметров сети постоянного тока U, R;
- отображение на локальном мониторе устройства значений U и параметров сопротивления изоляции сети постоянного тока (+)R,(-)R, R общ.;
- сигнализация о выходе сопротивления изоляции за заданные уставки;
- передача данных по интерфейсу RS-485 (Modbus), интеграция с АСУ ТП;
- сигнализация неисправности устройства.
Технические характеристики
| Номинальное напряжение контролируемой сети постоянного тока * | 200 В, 400 В, 600 В |
| Количество уставок по сопротивлению изоляции (предупреждение, тревога) | 2 |
| Допустимая перегрузка по напряжению, t=50 c | 1750 В |
| Электрическая прочность входного канала измерения | 5000 В |
| Диапазон измеряемых сопротивлений сети | 0,5—1000 кОм |
| Погрешность измерения: | |
| R от 0,5—100 кОм | не более 2 % |
| R от 100 —1000 кОм | не более 3 % |
| U |
не более 1 % |
| Емкость сети | не влияет на работу устройства |
| Определение полярности поврежденной линии | да |
| Возможность работы со стандартной схемой контроля изоляции |
да (не влияет на работу существующих устройств контроля изоляции и не вносит помехи в работу защит системы возбуждения) |
| Контакты реле DC 220 В, 1 А | 3 выхода |
| Индикация | ЖК- дисплей |
| Напряжение питания | AC/DC 220 В |
| Потребляемая мощность | не более 20 ВА |
| Цифровой интерфейс | RS-485 |
| Габариты |
300x400x150 мм (навесное исполнение), 480x130x400 мм (исполнение в 19" крейте RIPAC)
|
