Система регистрации аварийных событий

Для записи аварийных процессов и событий, а также контроля состояния устройств РЗА и положения коммутационных аппаратов в нормальных, аварийных и послеаварийных режимах используется программно-технический комплекс (ПТК) «НЕВА-РАС».

Основные функции комплекса

• пуск осциллографа на запись всех подключенных сигналов по следующим условиям (записываются предаварийный, аварийный и послеаварийный режимы):

• расчет действующих значений по всем аналоговым сигналам;
• автоматическая передача записанных осциллограмм на удаленные пункты управления (МЭС, ОДУ, РДУ);
• сохранение копии осциллограммы во внутренней памяти регистратора;
• оповещение персонала о произошедшем событии;
• формирование замещающих данных при неисправности датчиков телемеханики, для создания систем мониторинга состояния энергообъектов;
• определение места повреждения на ВЛ (ОМП) (опционально);
• конвертация осциллограмм в универсальный международный формат Comtrade.

Основой комплекса является шкаф «НЕВА-РАС» с многофункциональным контроллером БРКУ. Количество регистрируемых аналоговых и дискретных сигналов, подключаемых к каждому шкафу, может варьироваться в пределах, указанных в технических данных на БРКУ и может быть увеличено в процессе эксплуатации до предельных значений путем установки дополнительных модулей ввода/вывода сигналов.

В ПТК «НЕВА-РАС» используются выносные датчики для ввода токов и напряжений, обеспечивающие достаточный уровень сигналов для регистрации как сверхтоков, так и нормальных токов и напряжений. Это позволяет с помощью этих же датчиков производить расчет действующих значений токов и напряжений программным путем.

Помимо аналоговых входов осциллографирования, в каждом БРКУ могут присутствовать входы для сигналов нормального стационарного режима. Это могут быть любые относительно медленно меняющиеся величины, например, мощности, температуры, давления и т.п. Для измерений параметров нормального режима в ПТК могут одновременно использоваться сигналы различных измерительных преобразователей (ИП) – аналоговых ИП осциллографирования и аналоговых ИП нормального режима.

ПТК «НЕВА-РАС» обеспечивает ввод большого числа дискретных сигналов. Любой из них может присутствовать в осциллограмме, а также в табличной распечатке ведомости событий. Для запуска процесса осциллографирования может быть инициативным любой сигнал.

Измеряемые сигналы всех типов от всех БРКУ образуют единое информационное пространство. Это означает, что любые данные доступны для отображения в удобном для пользователя виде с помощью программного обеспечения «SCADA-НЕВА» на всех рабочих станциях комплекса. ПТК «НЕВА-РАC» может содержать от одного до 63 БРКУ.

Отличительные особенности комплекса

• Допускается удаленное расположение преобразователей от шкафов «НЕВА-РАC», поэтому удлинение вторичных цепей не требуется.
• Преобразователи могут быть установлены там, где это удобно, в том числе внутри шкафов.
• Передача данных в ЛВС, сервер или АРМ производится одновременно с записью осциллограммы.
• Осциллограмма доступна для анализа сразу после окончания аварийного процесса.

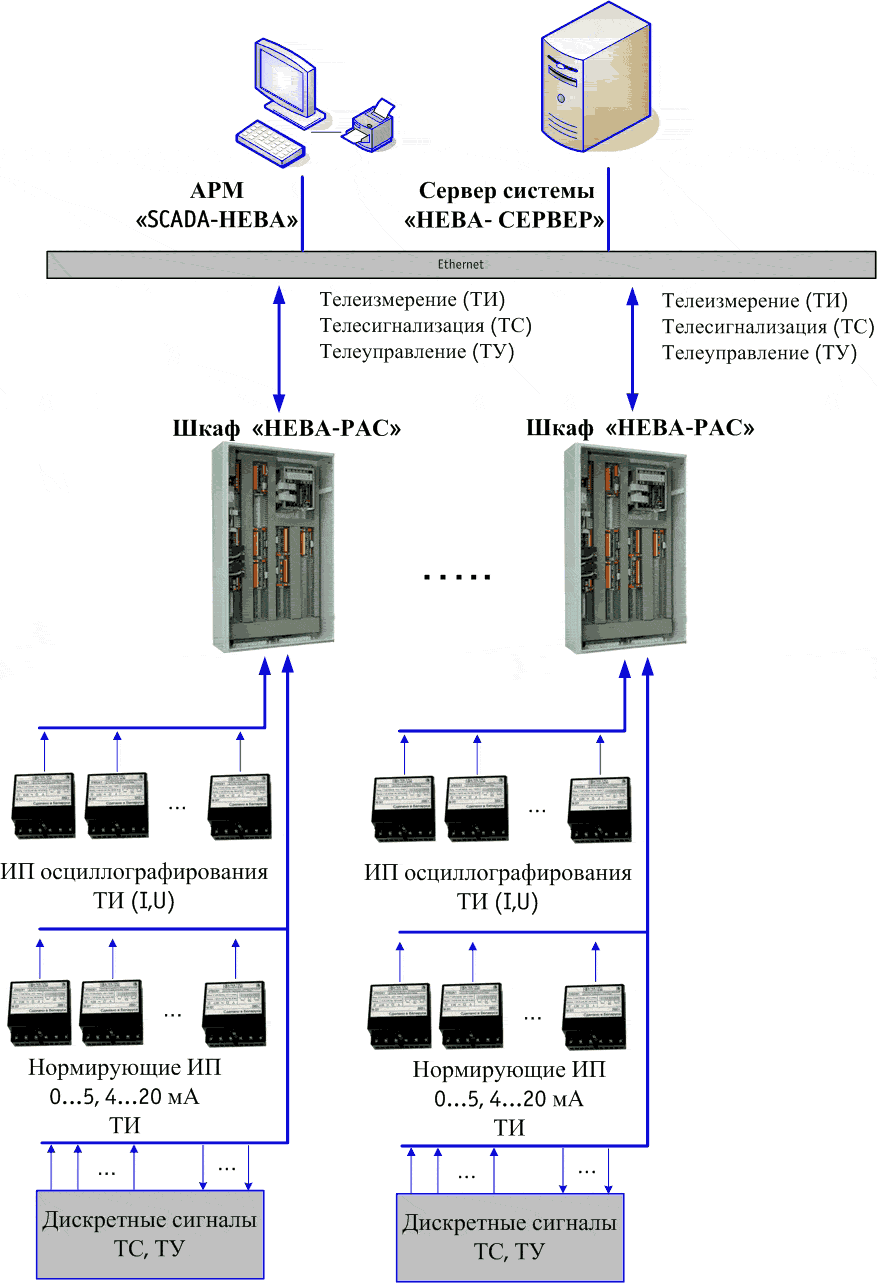

Структурная схема комплекса

Технические характеристики
