Программа «Осциллограф»

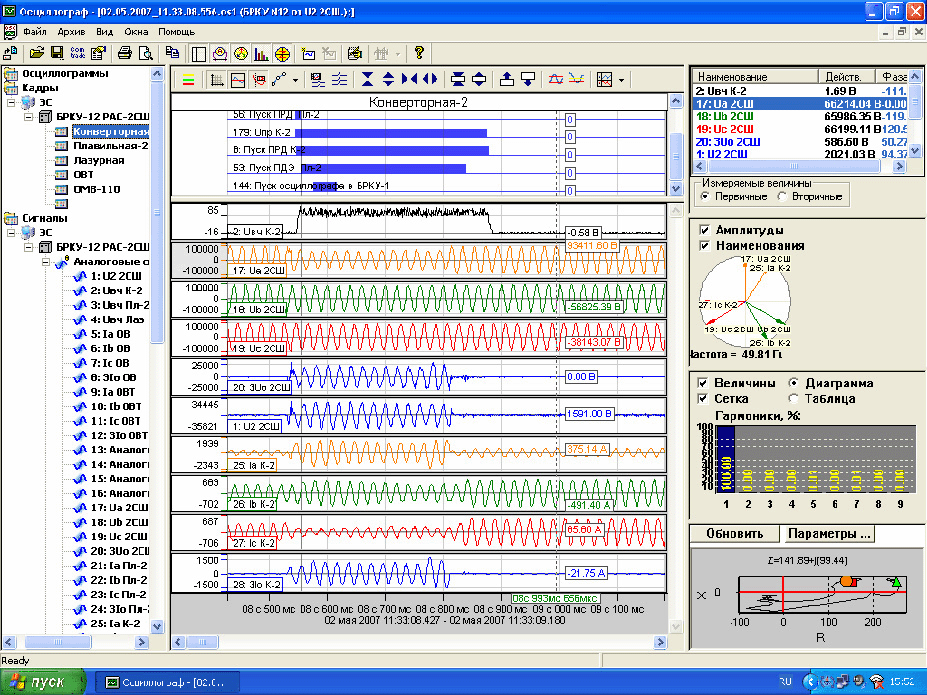

Программа «Осциллограф» предназначена для обработки осциллограмм, записанными подсистемой регистрации аварийных событий ПТК «НЕВА», или регистраторами других производителей, поддерживающих международный формат Comtrade. Программа представляет пользователю полученные осциллограммы в удобном виде для просмотра, анализа и печати.

Основные функции

• работа с архивом осциллограмм: просмотр, поиск, удаление, перемещение, копирование, задание примечаний;
• группировка сигналов для просмотра в виде отдельных кадров;
• работа с графиками: сжатие, растягивание, линейная и ступенчатая интерполяция, разные режимы просмотра;
• тестовые примечания, срезы по значениям и многое другое;
• измерение мгновенных значений сигналов, расчет действующих значений и фазового сдвига;
• построение расчетных графиков действующего значения и частоты по любому сигналу;
• построение векторной диаграммы, спектральной диаграммы, годографа сопротивлений;
• отображение первичных и вторичных значений сигналов;
• предварительный просмотр и печать;
• экспорт осциллограмм в формат Comtrade.

В новой версии 5.0 программы «Осциллограф» добавились функции:

• объединение сигналов с разных регистраторов в одном кадре;
• анализ осциллограмм формата Comtrade;
• управление шкалой времени – выбор системы отсчета.
