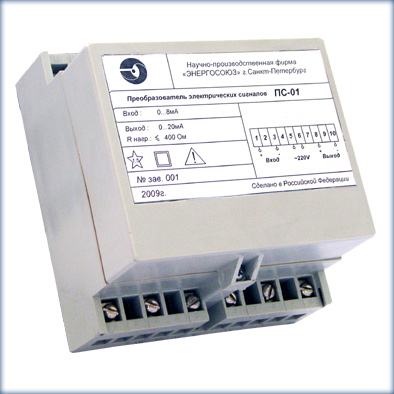

Преобразователь электрических сигналов «ПС-01»
Преобразователь электрических сигналов «ПС-01» предназначен для преобразования постоянного, переменного, пульсирующего тока и напряжения в нормированный сигнал в диапазоне частот 0-10 кГц. Преобразователь обеспечивает гальваническую развязку между входными, выходными сигналами и цепями питания.
Входное напряжение подаётся на преобразователь через внешний резистор. Подключение «ПС-01» через дополнительные резисторы к сетям высокого напряжения, позволяет выполнить измерения и осциллографировать быстротекущие процессы, в том числе в сетях с напряжением постоянного тока. Максимальное входное напряжение определяется электрической прочностью изоляции преобразователя.
Технические характеристики
| Ток входного сигнала | ± 0...8...10 мА |
| Входное сопротивление сигнала | 250 Ом |
| Ток выходного сигнала | ± 0...20...25 мА |
| Преобразуемое напряжение ( с доп. внешними резисторами) | ≤ 500 В |
| Рабочий диапазон частот входного сигнала | 0-10 кГц |
| Напряжение питания | ~220 ± 20% В |
| Сопротивление нагрузки | 100-400 Ом |
| Приведенная погрешность (без учета доп. резисторов) | не более 1,0 % |
| Гальваническая развязка (вход/выход/питание) | 1500 В |
| Температура окружающей среды | 0-45 0С |
| Срок службы | не менее 10 лет |
| Габариты | 120х110х90 мм |
| Масса прибора | не более 0,8 кг |
