Автоматизированная система «НЕВА-АСКДТ»

Автоматизированная система «НЕВА-АСКДТ» предназначена для контроля и диагностики масляного трансформатора.

Разработана для трансформаторов классов напряжения 10-750 кВ мощностью от 2500 кВ•А до 500 МВ•А.

Использование системы позволяет:

• достоверно оценить техническое состояние трансформаторного оборудования;
• снизить финансовые расходы на ремонт трансформатора за счет перехода на обслуживание по фактическому состоянию и отказа от регламентного обслуживания;
• повысить надежность электроснабжения.

Основные функции

• контроль температуры верхних и нижних слоев масла трансформатора;
• контроль температуры обмотки трансформатора;
• контроль уровня  масла;
• контроль влаго- и газосодержания масла;
• контроль электрических параметров;
• контроль состояния изоляции маслонаполненных высоковольтных вводов;
• контроль давления масла на вводах трансформатора;
• контроль уровня вибрации трансформатора;
• сигнализация о выходе значений контролируемых параметров за установленные технологические пределы;
• оценка технического состояния трансформатора и его систем по комплексу измеренных параметров;
• автоматическое управление охлаждением трансформатора;
• представление данных в виде мнемосхем, таблиц и графиков на локальном мониторе и АРМ дежурного оператора;
• архивирование  данных и  событий на энергонезависимом носителе;
• передача данных измерений и событий в сеть АСУ станции по каналам Ethernet 10/100.

Состав функций может меняться в соответствии с конкретным типом трансформатора и заказом.

Конструктивное исполнение

• ШКТ - шкаф контроля технологических параметров и управления охлаждением трансформаторов.
• ШАОТ- шкаф автоматического и ручного управления системой охлаждения трансформатора.

«НЕВА-АСКДТ» может выполняться в двух вариантах:

1. Как самостоятельная система контроля с интеграцией в SСАDА-систему объекта для:

• формирования экспертных оценок и прогноза технического состояния трансформатора на основе измеренных параметров и расчетных моделей в режиме реального времени;
• математической и программной обработки и анализа параметров режима трансформатора;
• визуализации на устройстве отображения информации о параметрах режима трансформатора и их тренде.

2. Как дополнение к системе «НЕВА-АСКДГ», в этом случае информация передается в систему «НЕВА-АСКДГ» для 11визуализации и контроля работы трансформатора.

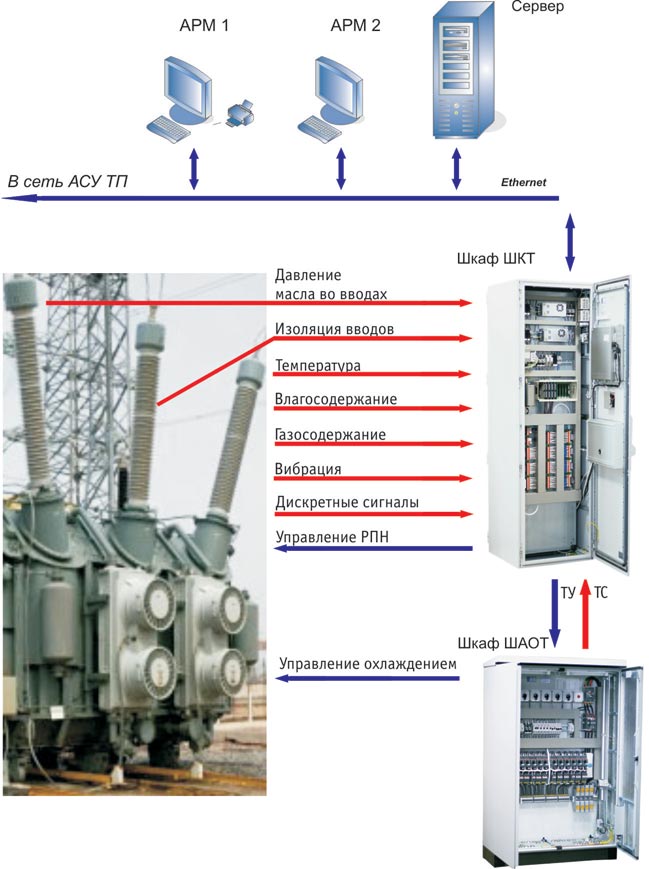

Структурная схема

Технические характеристики
